درز سرد بتن یکی از مفاهیم کلیدی در مهندسی عمران و ساخت و ساز است که به ویژه در پروژه های بزرگ و چندمرحله ای اهمیت فراوانی دارد. زمانی که فرایند بتن ریزی به هر دلیلی متوقف شده و پس از گذشت زمان، مجدداً بتن ریزی ادامه یابد، محل برخورد دو لایه بتن را «درز سرد» می نامند. آگاهی از دلایل تشکیل درز سرد، روش های جلوگیری از آن و نحوه برخورد مهندسی با آن نقش مهمی در افزایش دوام، مقاومت و یکپارچگی سازه ای بتن دارد. در این مقاله از استاندارد ماشین به بررسی جامع این پدیده، اثرات آن بر کیفیت سازه، و راهکارهای اصولی در برخورد با آن خواهیم پرداخت.

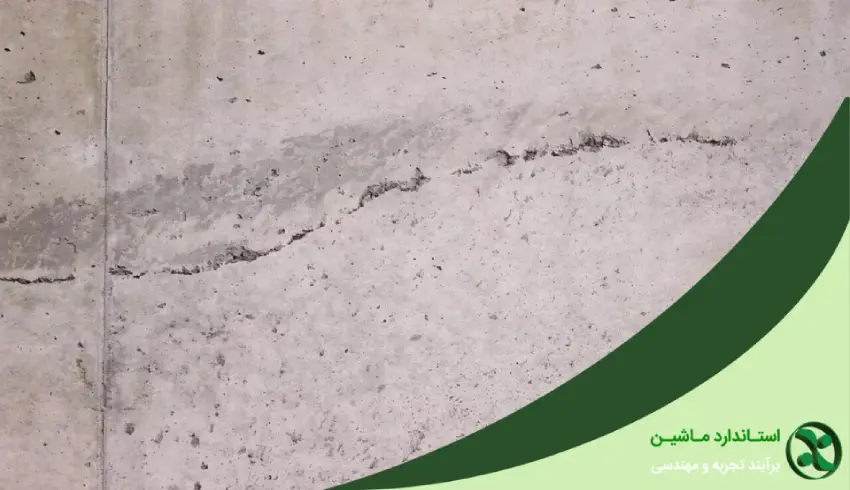

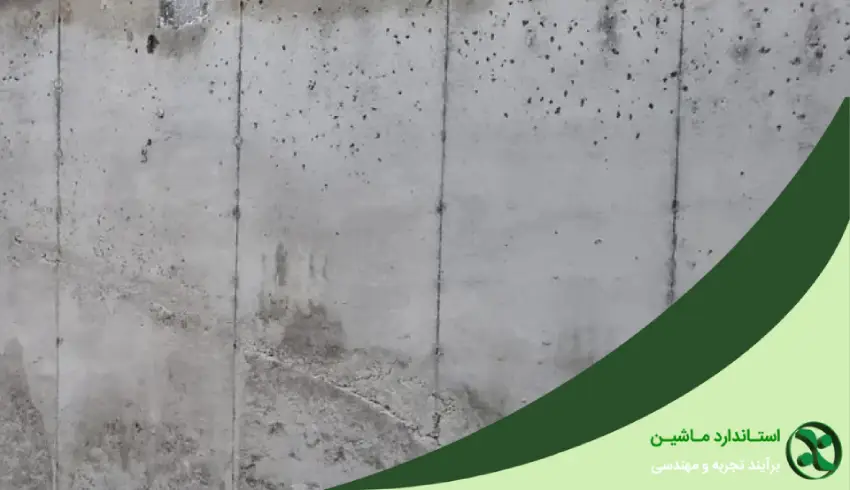

درز سرد بتن چیست؟
درز سرد بتن (cold concrete joint) به محل تلاقی دو بخش از بتن گفته می شود که در دو زمان متفاوت ریخته شده اند و به طور کامل با یکدیگر پیوند نخورده اند. این درزها معمولاً زمانی به وجود می آیند که عملیات بتن ریزی به دلایلی مانند توقف کار، محدودیت های زمانی یا مشکلات اجرایی، به صورت موقت قطع شده و سپس ادامه پیدا می کند.
درز سرد برخلاف درز اجرایی که به صورت برنامه ریزی شده و مهندسی شده ایجاد می شود، یک پدیده ناخواسته است که اگر به درستی مدیریت نشود، می تواند باعث کاهش چسبندگی بین لایه ها، کاهش مقاومت سازه و نفوذپذیری بیشتر بتن شود. به همین دلیل، در پروژه های عمرانی باید با استفاده از تمهیداتی مانند زبر کردن سطح بتن قبلی، استفاده از درزگیر بتن، دوغاب سیمان یا چسب های اتصال دهنده، از تأثیرات منفی درز سرد جلوگیری کرد.
دلایل تشکیل اتصال سرد در بتن ریزی
از آنجایی که اتصال سرد یکی از مشکلات رایج در پروژه های بتنی است که عمدتاً به دلیل وقفه های ناخواسته در روند بتن ریزی به وجود می آید، شناخت دلایل اصلی تشکیل این نوع درز که در ادامه توضیح می دهیم، نقش مهمی در پیشگیری و حفظ کیفیت سازه دارد و به مهندسان و مجریان پروژه کمک می کند تا با برنامه ریزی دقیق تر، زمان بندی مناسب و اتخاذ تدابیر اجرایی مؤثر، از بروز آن جلوگیری کنند. این دلایل عبارتند از:
- توقف طولانی در عملیات بتن ریزی: اگر فاصله زمانی بین ریختن دو لایه بتن بیش از حد مجاز شود (معمولاً بیش از زمان گیرش اولیه)، بتن لایه اول شروع به سفت شدن می کند و چسبندگی مؤثر با لایه دوم از بین می رود.
- کمبود نیروی انسانی یا تجهیزات: تأخیر در تأمین بتن یا عدم هماهنگی بین تیم های اجرایی، پمپ بتن، و واحد تولید می تواند باعث ایجاد وقفه در روند بتن ریزی شود.
- قطع برق یا خرابی دستگاه ها: بروز مشکل در تجهیزات مانند میکسر بتن، پمپ بتن یا قطعی برق، فرآیند پیوسته بتن ریزی را مختل کرده و منجر به ایجاد درز سرد می شود.
- برنامه ریزی نامناسب اجرایی: عدم پیش بینی مراحل اجرایی، حجم بتن، و زمان لازم برای اجرای هر بخش ممکن است باعث توقف های ناخواسته در پروژه شود.
- ترافیک یا تأخیر در حمل بتن: دیر رسیدن تراک میکسرها به محل پروژه به دلیل ترافیک یا فاصله زیاد از بچینگ، می تواند منجر به ایجاد فاصله زمانی غیر مجاز بین لایه ها شود.
- شرایط آب و هوایی: گرمای زیاد یا وزش باد شدید ممکن است باعث تسریع در گیرش لایه اول بتن شود و پیش از ریختن لایه بعدی، پیوستگی آن را کاهش دهد.
- عدم هماهنگی بین بخش های مختلف پروژه: عدم ارتباط مؤثر میان تیم های سازه، قالب بندی و بتن ریزی می تواند به ایجاد تأخیر و در نتیجه تشکیل درز سرد منجر شود.
برای جلوگیری از اتصال سرد، رعایت نظم در برنامه ریزی، افزایش هماهنگی بین عوامل اجرایی، آماده نگه داشتن تجهیزات پشتیبان، و در صورت لزوم استفاده از مواد پیوندزا یا روش های خاص آماده سازی سطح بتن قبلی بسیار ضروری است.

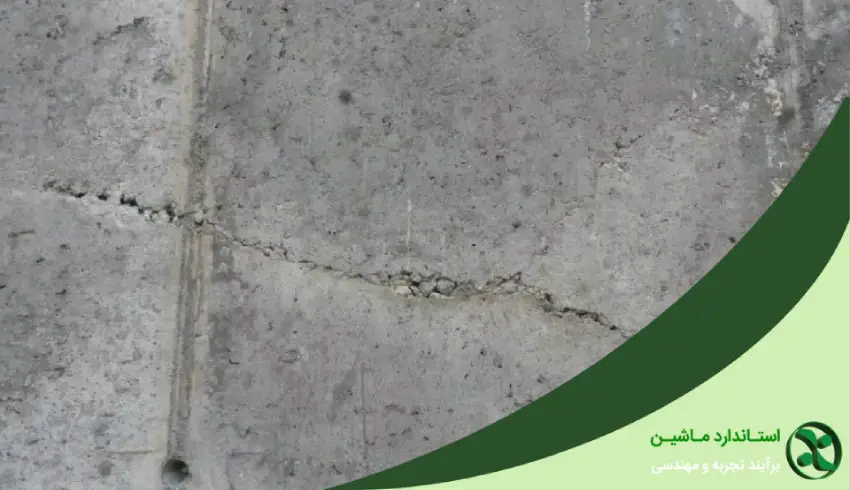

معایب درز سرد در بتن
درز سرد یکی از نقاط ضعف احتمالی در سازه های بتنی است که می تواند بر عملکرد، دوام و ایمنی سازه تاثیر منفی بگذارد. آشنایی با معایب آن برای پیشگیری از مشکلات ساختاری و افزایش کیفیت اجرای بتن ضروری است. معایب درز سرد در بتن عبارتند از:
- کاهش چسبندگی بین لایه ها
- ضعف در انتقال نیروهای برشی و فشاری
- افزایش نفوذپذیری بتن به رطوبت، یون های کلر، سولفات و سایر عوامل خورنده
- احتمال ایجاد ترک و گسترش آن
- کاهش مقاومت سازه ای
- اثر منفی بر ظاهر سازه
- افزایش هزینه های تعمیر و نگهداری
برای جلوگیری از این معایب، رعایت زمان بندی مناسب بتن ریزی و استفاده از روش های اجرایی صحیح، مانند زبر کردن سطح بتن قبلی و به کارگیری مواد اتصال دهنده، بسیار ضروری است.
ترمیم درز سرد
ترمیم درز سرد در سازه های بتنی زمانی ضرورت می یابد که درز ایجاد شده باعث کاهش مقاومت، نفوذپذیری یا یکپارچگی سازه شود. هدف از ترمیم، بازیابی اتصال بین لایه های بتن و جلوگیری از گسترش آسیب است. مراحل رایج برای ترمیم درز سرد عبارتند از:
- آماده سازی سطح: سطح بتن قدیمی باید کاملاً تمیز شود و تمام ذرات سست، گرد و غبار و آلودگی ها از بین برود. در صورت نیاز، سطح با واترجت یا ابزار مکانیکی زبر شود تا پیوستگی بهتر حاصل گردد.
- مرطوب سازی سطح: سطح زبر شده باید مرطوب (نه اشباع و نه خشک) نگه داشته شود تا جذب آب ملات جدید کاهش یابد.
- استفاده از دوغاب یا چسب اتصال دهنده: یک دوغاب سیمانی یا چسب اپوکسی مخصوص بین دو لایه بتن استفاده می شود تا پیوند شیمیایی بهتری برقرار گردد.
- بتن ریزی مجدد یا اجرای ملات ترمیمی: پس از استفاده از ماده پیونددهنده، باید بلافاصله عملیات بتن ریزی یا اجرای ملات ترمیمی انجام شود تا اتصال مکانیکی و شیمیایی شکل بگیرد.
- عمل آوری (Curing): پس از ترمیم، عمل آوری مناسب یعنی نگهداری از بتن مرطوب و جلوگیری از تبخیر سریع بسیار مهم است تا ترک خوردگی و افت مقاومت ایجاد نشود.
وسایل لازم برای درزگیری بتن
وسایل لازم برای درزگیری بتن بسته به نوع درز (درز سرد، انبساطی، انقباضی یا ترک خورده)، شرایط محیطی، و روش اجرا متفاوت است. اما در حالت کلی، برای اجرای صحیح عملیات درزگیری بتن، ابزارها و مصالح زیر مورد نیاز هستند:
- دستگاه برش بتن(Concrete Cutter): برای ایجاد شیار در محل درز یا ترک، به ویژه در درزهای انبساطی یا ترمیمی.
- چکش و قلم یا فرز: برای پاکسازی و باز کردن درزهای قدیمی یا ترک های سطحی.
- جارو یا دمنده صنعتی: برای تمیز کردن کامل گرد و غبار و ذرات از درون درز پیش از اجرای درزگیر.
- پرایمر (Primer) یا چسب اتصال دهنده: برای افزایش چسبندگی بین درزگیر و بتن، معمولاً به صورت رزینی یا پلیمری.
- قالب های موقت (در صورت نیاز): برای نگهداشتن ماده درزگیر در درزهای بزرگ یا عمودی.
- پیستوله یا ابزار تزریق: برای تزریق مواد درزگیر مانند اپوکسی یا پلی‌یورتان در عمق درز.
- کاردک یا ماله لاستیکی: برای صاف کردن سطح مواد درزگیر و اطمینان از پر شدن کامل درز.
- دستکش و وسایل ایمنی: برای محافظت از پوست و چشم هنگام کار با مواد شیمیایی.
پیامدهای درز سرد در سازه های بتنی و راهکارهای مقابله با آن
درز سرد در سازه های بتنی می تواند تاثیرات قابل توجهی بر کیفیت، دوام و ایمنی سازه داشته باشد. در ادامه به مهم ترین پیامدهای درز سرد بتن اشاره می کنیم:
- کاهش مقاومت پیوستگی: درز سرد موجب کاهش چسبندگی بین لایه های قدیم و جدید بتن می شود که این امر می تواند مقاومت برشی و فشاری موضعی را تضعیف کند.
- افزایش نفوذپذیری: وجود درز سرد راه نفوذ آب، یون های کلر، سولفات ها و سایر عوامل مخرب را به داخل بتن هموار می سازد که در درازمدت موجب خوردگی آرماتورها و کاهش عمر مفید سازه خواهد شد.
- کاهش یکپارچگی سازه ای: در نواحی بحرانی مانند محل اتصال تیر و ستون یا دیوارهای برشی، درز سرد می تواند یکپارچگی سازه را مختل کرده و عملکرد سازه در برابر بارهای لرزه ای و ثقلی را تحت تاثیر قرار دهد.
- افزایش احتمال ایجاد ترک: به دلیل ضعف پیوستگی، ناحیه درز سرد مستعد ایجاد ترک های سطحی و عمقی است که می تواند منجر به کاهش زیبایی ظاهری و عملکرد سازه شود.
- کاهش دوام سازه: مجموعه این عوامل در نهایت منجر به کاهش دوام، کارایی و بهره وری سازه در طول زمان خواهد شد.
در نتیجه، شناخت علل ایجاد درز سرد و اتخاذ تدابیر فنی مناسب برای جلوگیری یا اصلاح آن، از الزامات حیاتی در اجرای صحیح سازه های بتنی است.
جلوگیری از درز سرد در بتن ریزی
جلوگیری از درز سرد در بتن ریزی یکی از مهم ترین اقدامات برای حفظ کیفیت، دوام و یکپارچگی سازه های بتنی است. با رعایت اصول اجرایی و برنامه ریزی دقیق، می توان از تشکیل درز سرد تا حد زیادی جلوگیری کرد. مهم ترین راهکارهای جلوگیری از درز سرد در بتن ریزی عبارتند از:
- اجرای یکپارچه عملیات بتن ریزی بدون توقف های غیرضروری، مهم ترین عامل در جلوگیری از درز سرد است.
- باید ارتباط دقیقی میان تیم های قالب بندی، آرماتوربندی، پمپ بتن و بچینگ برقرار باشد تا بتن ریزی بدون وقفه انجام شود.
- استفاده از ظرفیت مناسب پمپ و تراک میکسر متناسب با حجم بتن ریزی باعث کاهش تأخیر و افزایش سرعت اجرا می شود.
- تأمین تراک میکسرهای کافی و هماهنگی دقیق با واحد بچینگ برای رساندن بتن تازه در زمان مناسب ضروری است.
- باید تمهیداتی مانند آماده بودن میکسرهای رزرو یا برق اضطراری برای جلوگیری از توقف ناگهانی کار در نظر گرفته شود.
- در صورتی که به ناچار بتن ریزی در چند مرحله انجام می شود، نباید از زمان گیرش اولیه لایه اول فراتر رود (معمولاً کمتر از ۳۰ تا ۶۰ دقیقه).
- در شرایط آب و هوایی گرم یا پروژه های حجیم، افزودنی های دیرگیر می توانند زمان کارپذیری بتن را افزایش دهند.
- در صورت نیاز به قطع بتن ریزی، باید محل درز اجرایی از قبل طراحی و سطح آن آماده سازی شود تا از تبدیل آن به درز سرد جلوگیری شود.
نتیجه گیری
همانطور که در این مقاله از استاندارد ماشین توضیح دادیم، درز سرد در سازه های بتنی یکی از نقاط ضعف احتمالی در عملکرد سازه محسوب می شود که در صورت عدم توجه کافی به آن، می تواند موجب کاهش یکپارچگی سازه، ایجاد ترک های سطحی و عمقی، و حتی نفوذ عوامل مخرب مانند رطوبت و مواد شیمیایی به درون بتن شود.
این مسئله به ویژه در بخش هایی از سازه که تحت تنش های بالا قرار دارند، مانند تیرها، ستون ها و دال ها، از اهمیت بیشتری برخوردار است. برای کاهش اثرات منفی درز سرد، رعایت نکات اجرایی نظیر زمان بندی دقیق بتن ریزی، آماده سازی مناسب سطح بتن قبلی، و استفاده از مواد اتصال دهنده یا ملات پیوندی ضروری است. اجرای صحیح این اقدامات موجب می شود پیوند مناسبی بین لایه های بتن برقرار شده و عملکرد سازه در برابر بارهای وارده حفظ شود.
