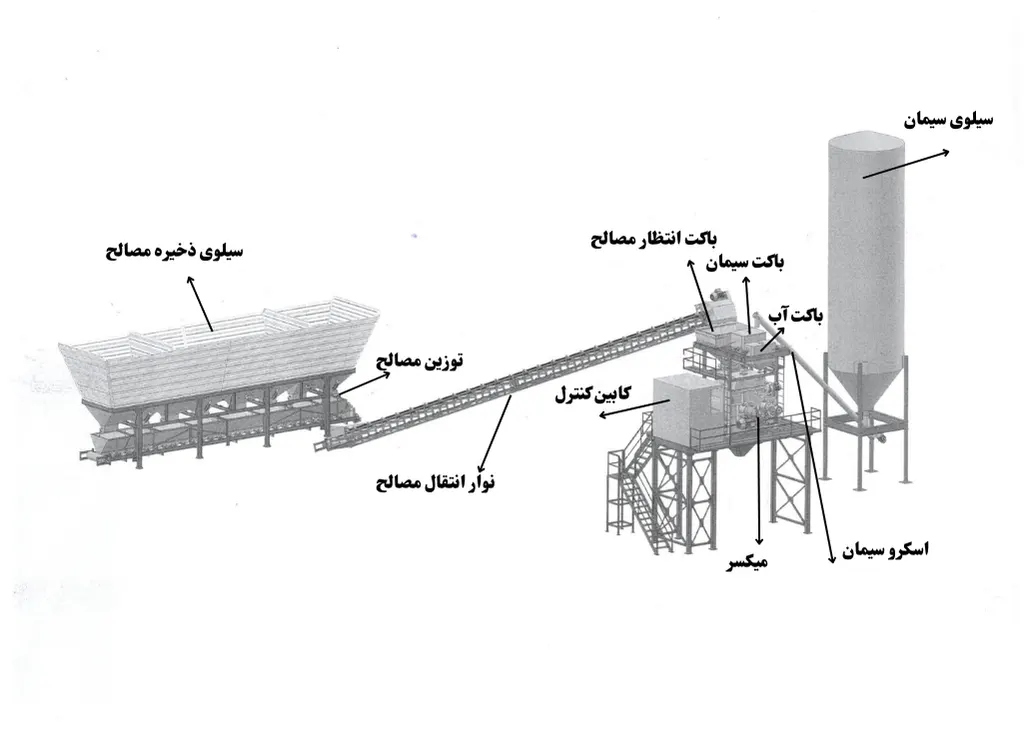

ساختار کلی بچینگ پلانت استاندارد ماشین (توئین شافت نواری)

میکسر

سیلوهای ذخیره مصالح

نوار توزین مصالح

نوار انتقال مصالح

اسکرو های سیمان

سیستم توزین و کنترل

لوازم جانبی

  • کمپرسور باد
  • ویبره بدنه ساخت استاندارد ماشین برای نوار توزین و سیلوی ذخیره مصالح
  • پمپ آب با دبی بالا جهت تامین سریع آب مصرفی دستگاه برای افزایش سرعت عملکرد دستگاه
  • کابین کنترل ساندویچ پانل با درب و پنجره هایUPVCو سیستم نرم افزاری و اتوماسیون و تابلو برق
  • شاسی فلزی متناسب  دستگاه با پاگرد و راه پله

آپشن ها

  • باکت انتظار مصالح
  • کاور نوار انتقال مصالح
  • ترمز نوار نوار انتقال مصالح
  • سیستم موادافزودنی های بتن
  • طراحی دستگاه به صورت دوقلو
  • کولر گازی
  • دوربین مدار بسته
  • کنترل از راه دور

سیستم کنترل

سیستم اتوماسیون، مانیتورینگ و ثبت اطلاعات استفاده شده در بچینگ هاي استاندارد ماشین که تماماً با بهره گیري از دانش فنی و توان اجرایی مجموعه طراحی و ارائه شده است، با دقت بسیار بالا بر اساس پارامترهاي تعیین شده توسط آزمایشگاه عمل میکند و پس از دریافت فرمان اجرا، اپراتور نقشی در فرآیند بارگیري ندارد. لذا عملیات مذکور با دقت و هماهنگی مطلوب انجام میپذیرد.
علاوه بر کنترل اتوماتیک ، اپراتور میتواند توسط پنل دستی موجود در کابین کلیه عملیات را بصورت دستی و نیمه اتوماتیک نیز انجام دهد.

استفاده از صفحه نمایش با ابعاد بزرگ در سیستم کنترل بچینگ پلانت موجب میشود تا وضعیت دریچه ها و توزین مصالح، مواد و افزودنی ها به صورت واضح به نمایش درآید و این امکان براي اپراتور فراهم است تا در کنترل بچینگ پلانت قدرت بیشتري داشته باشد.نمایشگر دیجیتال و سیستم کنترل کاملاً اتوماتیک PLC زیمنس و تابلوهای برق با لوازم کره جنوبی . همراه با سیستم نرم افزاری اختصاصی و انحصاری استاندارد ماشین با قابلیت کارکرد تمام اتومات ، بروز رسانی و عیب یابی با قابلیت کنترل از راه دور).

ثبت اطلاعات در سیستم کنترل به صورتی است که در هر زمان، آزمایشگاه یا دیگر بخش هاي مسئول به تمامی پارامترها از جمله وزن و زمان،دسترسی خواهند داشت. این اطلاعات بر اساس فایل هاي استاندارد آفیس تحت ویندوز به راحتی قابل خواندن و ویرایش هستند. همچنین قابلیت گزارش گیری بر اساس عملکرد بچینگ ، راننده ،هر بچ میکسر بصورت مجزا و… امکان پذیر است.

بچینگ پلانت توئین شافت دوقلو

یکی از قابلیتهای بچینگ توئین شافت این است که می توان آن را برای پروژه هایی که نیاز به دو دستگاه بچینگ دارند، به صورت دوقلو طراحی کرد.
در دستگاه بچینگ پلانت دو قلو، دو دستگاه میکسر توئین شافت با کابین کنترل مشترک رو یک شاسی مشترک نصب می گردد بدین جهت از فضای کارگاه نهایت بهره وری صورت گرفته است و علی رغم دو برابر شدن ظرفیت تولید، سطح کمتری از زمین به بچینگ اختصاص می یابد.
کلیه اجزاء در دستگاه حتی سیستمهای برق و کنترل از یکدیگر جدا هستند و هر دستگاه به صورت مستقل می تواند کار کند. با این توضیح، می توان گفت ظرفیت ها و قابلیت های یک بچینگ دوقلو دقیقاً دو برابر یک بچینگ واحد است.
