علت ترک بتن سقف تیرچه بلوک یکی از مسائل رایجی است که مهندسان و پیمانکاران ساختمانی با آن روبرو میشوند. این ترکها میتوانند از مشکلات کوچک مانند تغییرات دمایی شروع شوند و اگر نادیده گرفته شوند، به مسائل جدیتری تبدیل گردند. در سقفهای تیرچه بلوک که در بسیاری از ساختمانهای مسکونی و تجاری ایران استفاده میشود، بتن نقش کلیدی در استحکام سازه دارد. اما چرا این ترکها ظاهر میشوند؟ اغلب به دلیل اجرای نادرست یا شرایط محیطی. بیایید نگاهی دقیقتر به جنبههای مختلف این موضوع بیندازیم، از جمله بتنریزی، انواع سقفها و راههای جلوگیری.
بتن ریزی و ضخامت بتن سقف تیرچه بلوک
بتنریزی در سقف تیرچه بلوک فرآیندی حساس است که مستقیماً بر دوام و مقاومت سازه تأثیر میگذارد. ضخامت بتن سقف تیرچه بلوک معمولاً بین ۵ تا ۱۰ سانتیمتر تعیین میشود، بسته به بارهای وارده و استانداردهای آییننامهای مانند مبحث ۹ مقررات ملی ساختمان. اگر ضخامت کمتر از حد مجاز باشد، بتن نمیتواند بارها را به خوبی توزیع کند و ترکهای سطحی یا حتی عمیق ایجاد میشود. از طرف دیگر، ضخامت بیش از حد هم میتواند باعث افزایش وزن مرده و تنشهای اضافی گردد.
در فرآیند بتنریزی، رعایت نسبت آب به سیمان حیاتی است. اضافه کردن آب زیاد برای روانتر کردن بتن – که گاهی در کارگاهها رایج است – منجر به کاهش مقاومت و افزایش احتمال جمعشدگی میشود. این جمعشدگی زمانی رخ میدهد که بتن خشک میشود و حجمش کم میگردد، و اگر ضخامت بتن ناهموار باشد، ترکها بیشتر ظاهر میشوند. برای جلوگیری، استفاده از بتن آماده با کیفیت بالا توصیه میشود، جایی که ماشینآلات دقیق مانند بچینگ پلانتها نسبتها را کنترل میکنند. همچنین، ویبره کردن بتن به طور یکنواخت کمک میکند تا حبابهای هوا خارج شود و ضخامت یکدست بماند. در نهایت، کنترل ضخامت با ابزارهای ساده مانند گیج یا لیزر میتواند از بسیاری مشکلات جلوگیری کند.
انواع سقف تیرچه بلوک
سقف تیرچه بلوک در انواع مختلفی اجرا میشود که هر کدام ویژگیهای خاص خود را دارند و میتوانند بر احتمال ترک خوردن بتن تأثیر بگذارند. نوع سنتی تیرچه بلوک با تیرچههای پیشساخته بتنی و بلوکهای سفالی یا یونولیتی رایجترین است. در این نوع، بتن روی تیرچهها و بلوکها ریخته میشود و اگر بلوکها کیفیت پایینی داشته باشند – مثلاً یونولیت نرم که زیر وزن بتن فرو مینشیند – ضخامت بتن ناهموار شده و ترک ایجاد میشود.
نوع دیگری سقف تیرچه بلوک با تیرچههای فلزی (کرومیت) است که سبکتر هستند و اجرای سریعتری دارند، اما نیاز به بتنریزی دقیقتری دارند تا ترکهای حرارتی کمتر شود. سقفهای تیرچه بلوک پیشتنیده هم وجود دارند که مقاومت بالاتری در برابر کشش دارند و کمتر ترک میخورند، اما هزینهشان بیشتر است. در مناطق زلزلهخیز ایران، انواع مقاومسازیشده با الیاف یا میلگردهای اضافی محبوبتر شدهاند. انتخاب نوع مناسب بسته به بار ساختمان و شرایط آب و هوایی است؛ مثلاً در مناطق مرطوب، سقفهایی با بلوکهای ضد رطوبت کمتر ترک میخورند. نکته کلیدی این است که هر نوع سقفی نیاز به طراحی دقیق دارد تا از ترک بتن سقف تیرچه بلوک جلوگیری شود.

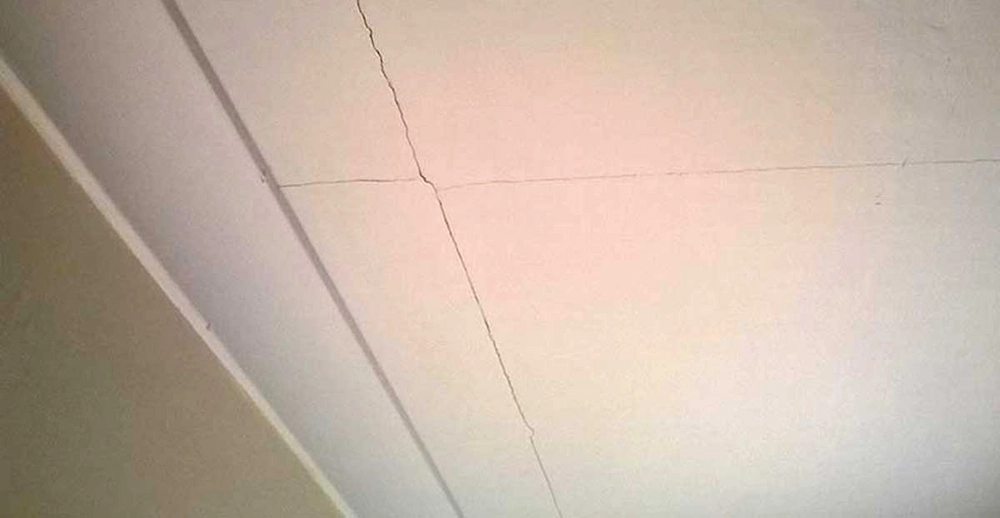

علت ترک بتن سقف تیرچه بلوک
علت ترک در سقف تیرچه بلوک اغلب به عوامل فنی و اجرایی برمیگردد. یکی از شایعترین دلایل، جمعشدگی بتن است که وقتی آب بتن تبخیر میشود، حجم کاهش یافته و ترکهای مویی ایجاد میکند. این مسئله در سقفهای وسیع بدون درزهای انبساطی بیشتر دیده میشود. افت بتن – یعنی نشست بتن تازه قبل از سخت شدن – هم عامل دیگری است، به خصوص اگر پایهها یا شمعها ضعیف باشند.
بازکردن زود قالبها یکی دیگر از علتهای رایج است؛ اگر بتن به مقاومت کافی نرسیده باشد، وزن خودش باعث ترک میشود. ضعف مقاومتی بتن، ناشی از نسبت نامناسب مصالح یا کیفیت پایین سیمان، هم نقش دارد. تغییرات دما و رطوبت محیطی، مانند گرمای تابستان یا سرمای زمستان، بتن را منبسط یا منقبض میکند و اگر میلگرد حرارتی سقف تیرچه بلوک درست اجرا نشده باشد، ترکهای حرارتی ظاهر میشوند. فواصل میلگرد حرارتی معمولاً باید ۲۵ تا ۳۰ سانتیمتر باشد تا تنشها را کنترل کند.
علاوه بر این، اجرای نادرست مانند ویبره نکردن بتن یا استفاده از بلوکهای نامرغوب، ترکهای عمیقتری ایجاد میکند. در تحقیقات اخیر (مانند گزارشهای انجمن بتن ایران در سال ۱۴۰۴)، نشان داده شده که بیش از ۴۰ درصد ترکها به دلیل کیفیت پایین بتن آماده است.
بار مرده سقف تیرچه بلوک
بار مرده سقف تیرچه بلوک شامل وزن خود سازه، مانند تیرچهها، بلوکها، بتن رویی و پوششهای نهایی مانند گچ یا کاشی است. این بار معمولاً بین ۲۰۰ تا ۳۰۰ کیلوگرم بر متر مربع محاسبه میشود، بسته به نوع بلوک (سفالی سنگینتر از یونولیتی). اگر بار مرده بیش از حد طراحی باشد – مثلاً با اضافه کردن لایههای اضافی بدون محاسبه – تنشهای اضافی ایجاد شده و ترک بتن ظاهر میشود.
در طراحی، بار مرده باید با بار زنده (مانند مبلمان یا افراد) ترکیب شود تا ظرفیت سقف تعیین گردد. استفاده از بلوکهای سبکتر مانند هبلکس میتواند بار مرده را کاهش دهد و احتمال ترک را کم کند. همچنین، در ساختمانهای قدیمی، افزایش بار مرده با بازسازی میتواند علت ترک بتن سقف تیرچه بلوک باشد. مهندسان توصیه میکنند بار مرده را با نرمافزارهایی مانند ETABS محاسبه کنند تا از ایمنی اطمینان حاصل شود. کنترل این بار نه تنها از ترک جلوگیری میکند، بلکه عمر سازه را افزایش میدهد.
جزئیات سقف تیرچه بلوک
جزئیات سقف تیرچه بلوک شامل نقشههای دقیق از قرارگیری تیرچهها، بلوکها، میلگردها و بتنریزی است. جزئیات اجرای سقف تیرچه بلوک باید فواصل تیرچهها (معمولاً ۵۰ تا ۷۰ سانتیمتر) و ارتفاع تیرچه (۲۰ تا ۳۰ سانتیمتر) را مشخص کند. میلگرد حرارتی سقف تیرچه بلوک در جهت عمود بر تیرچهها قرار میگیرد تا ترکهای حرارتی را کنترل کند.
در جزئیات، باید به اتصالات تیرچه به تیر اصلی توجه شود؛ اگر جوش یا بتنریزی ضعیف باشد، ترک در نقاط اتصال ظاهر میشود. همچنین، درزهای انبساطی برای جلوگیری از ترکهای دمایی ضروری است. نقشههای سهبعدی یا BIM در پروژههای مدرن کمک میکند تا جزئیات دقیقتر باشند. نکات اجرایی سقف تیرچه بلوک مانند استفاده از شمعهای موقت برای حمایت تا سخت شدن بتن، از ترک جلوگیری میکند. بدون توجه به این جزئیات، حتی بهترین مصالح هم نمیتوانند عملکرد خوبی داشته باشند.

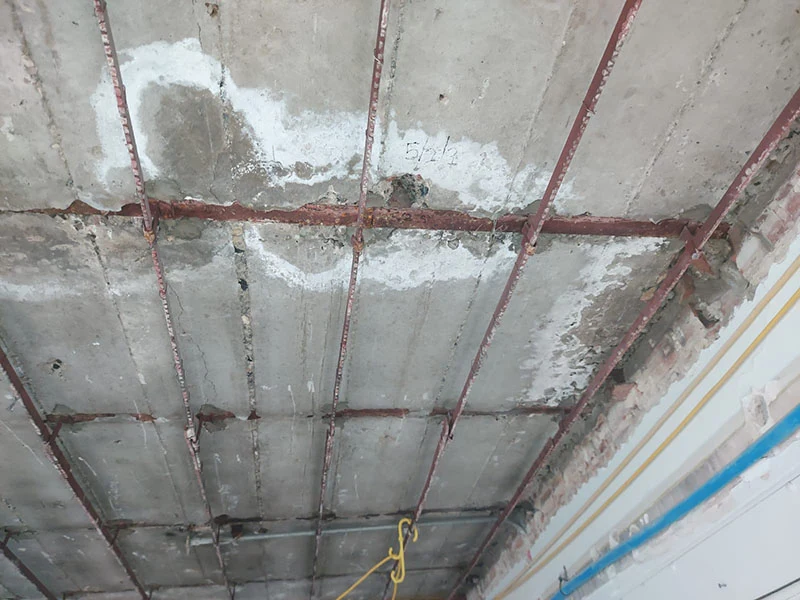

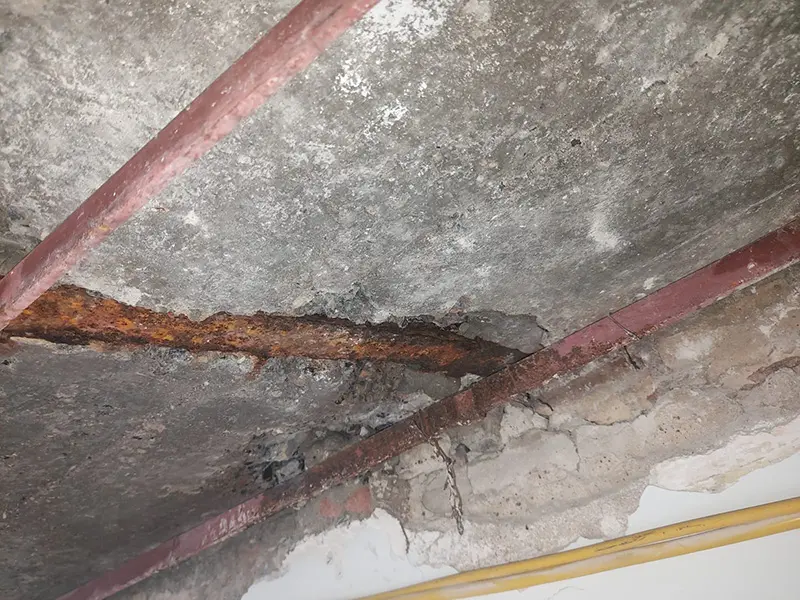

مقاوم سازی سقف تیرچه بلوک
مقاوم سازی سقف تیرچه بلوک برای ساختمانهای قدیمی یا آسیبدیده ضروری است. اگر ترک بتن سقف تیرچه بلوک ظاهر شده، روشهایی مانند تزریق رزین اپوکسی میتواند ترکها را پر کند و مقاومت را بازگرداند. استفاده از الیاف FRP (فیبر تقویتشده پلیمری) روی سطح بتن، کشش را افزایش میدهد و از گسترش ترک جلوگیری میکند.
میلگردهای اضافی یا شبکههای فولادی هم گزینهای است، به خصوص در مناطق زلزلهخیز. در روشهای نوین، مانند استفاده از بتن خودترمیمشونده با باکتریها (تحقیقات اخیر دانشگاه تهران در سال ۱۴۰۳)، ترکها به طور طبیعی بسته میشوند. مقاومسازی نه تنها ترکها را ترمیم میکند، بلکه باربری سقف را بهبود میبخشد. هزینه آن بسته به وسعت آسیب متفاوت است، اما سرمایهگذاری روی آن از هزینههای تعمیرات آینده جلوگیری میکند.
نحوه اجرای سقف تیرچه بلوک
نحوه اجرای سقف تیرچه بلوک شامل مراحل اجرایی سقف تیرچه بلوک است که باید گام به گام دنبال شود. اول، نصب تیرچهها روی تیرهای اصلی با فواصل دقیق. سپس، قرار دادن بلوکها بین تیرچهها – بلوکهای یونولیتی سبکتر و عایقتر هستند. بعد، نصب میلگرد حرارتی سقف تیرچه بلوک برای کنترل تنشها.
بتنریزی مرحله بعدی است؛ بتن باید با پمپ یا سطل ریخته شود و ویبره گردد تا یکنواخت باشد. نکات اجرایی سقف تیرچه بلوک مانند مرطوب کردن بلوکها قبل از بتنریزی برای جلوگیری از جذب آب بتن، حیاتی است. پس از بتنریزی، عملآوری با آبپاشی یا پوشش پلاستیکی برای حداقل ۷ روز ضروری است تا جمعشدگی کم شود. مراحل اجرای سقف تیرچه بلوک اگر درست انجام شود، از ۹۰ درصد ترکها جلوگیری میکند. در پروژههای بزرگ، نظارت مهندس ناظر الزامی است.
نتیجهگیری
ترک بتن سقف تیرچه بلوک مسئلهای قابل حل است اگر از ابتدا به جزئیات توجه شود. با انتخاب مصالح با کیفیت، اجرای دقیق و نگهداری مناسب، میتوان از این مشکلات جلوگیری کرد. یادتان باشد، بتن خوب از ماشینآلات پیشرفته شروع میشود – مانند بچینگ پلانتهایی که نسبتها را دقیق کنترل میکنند. اگر در ساختمانتان ترک دیدید، سریع بررسی کنید تا از گسترش جلوگیری شود. در نهایت، سرمایهگذاری روی دانش فنی و ابزارهای مدرن، کلید ساختمانی ایمن و پایدار است.
