نیلینگ یا میخکوبی خاک یکی از روشهای نوین پایدارسازی در پروژههای عمرانی و گودبرداری است که با هدف افزایش پایداری دیوارهها و جلوگیری از ریزش خاک بهکار میرود. این روش بهویژه در پروژههای شهری که محدودیت فضا، مجاورت با ساختمانهای مجاور و حساسیت سازهای وجود دارد، کاربرد گستردهای پیدا کرده است. نیلینگ دیوار بهعنوان یک سیستم مهندسیشده، ترکیبی از حفاری، تزریق دوغاب و اجرای المانهای تقویتی است که رفتار خاک را بهصورت فعال کنترل میکند.
معرفی نیلینگ یا میخکوبی
نیلینگ یا میخکوبی روشی است که در آن میلگردهای فولادی (نیلها) با زاویه مشخص درون توده خاک یا دیواره گود نصب میشوند و سپس با تزریق دوغاب سیمانی، یک سیستم یکپارچه مقاوم ایجاد میشود. این سیستم نیلینگ باعث افزایش مقاومت برشی خاک و کاهش تغییرمکان جانبی دیواره میشود.
پایدارسازی نیلینگ معمولاً بهصورت مرحلهای و همزمان با پیشرفت گودبرداری انجام میشود، به همین دلیل کنترل تغییرشکلها در طول اجرا اهمیت بالایی دارد. استفاده از شاتکریت، مش فولادی و پلیتهای مهاری، بخش مکمل این روش بهشمار میرود.

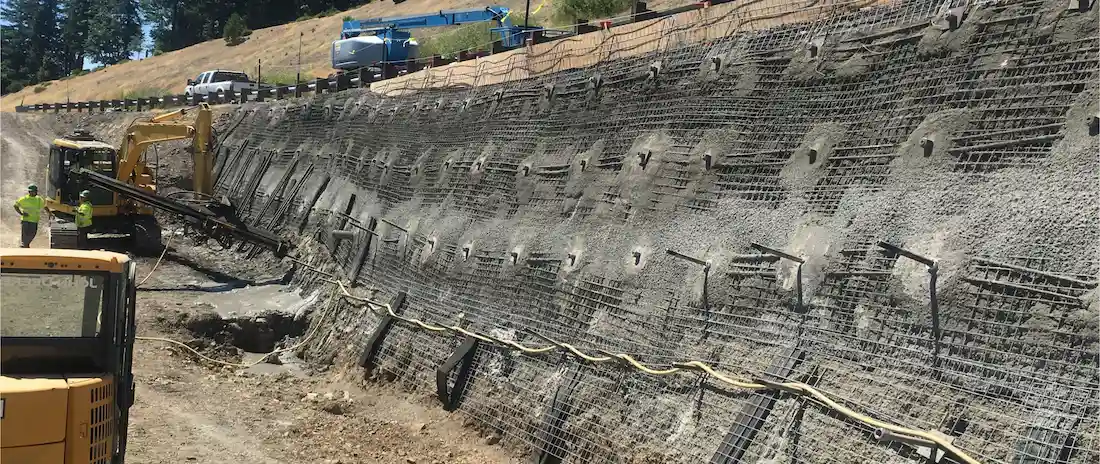

اجرای نیلینگ
اجرای نیلینگ بهصورت مرحلهای و با دقت بالا انجام میشود. ابتدا با نقشهخوانی نیلینگ، محل، زاویه و طول میلهها مشخص میگردد. سپس عملیات به روش نیلینگ از بالا به پایین پیش میرود؛ به این صورت که پس از برداشت هر لایه خاک، چالهایی با قطر مشخص حفاری میشود. میلگردهای فولادی درون چالها قرار گرفته و با تزریق دوغاب سیمان تثبیت میشوند. کیفیت تزریق و نظارت مداوم نقش مهمی در عملکرد سیستم دارد، بهویژه در گودبرداریهای شهری و مجاور زمینهای حساس که رعایت زهکشی و اقدامات احتیاطی برای جلوگیری از مشکلات فنی و حقوقی ضروری است.
معایب نیلینگ
با وجود مزایای فنی، سیستم نیلینگ بدون محدودیت نیست و شناخت معایب آن برای انتخاب روش مناسب ضروری است.
از جمله معایب نیلینگ میتوان به موارد زیر اشاره کرد:
-
وابستگی عملکرد سیستم به نوع و شرایط خاک
-
محدودیت در خاکهای بسیار سست یا اشباع
-
نیاز به کنترل دقیق زهکشی و آبهای زیرزمینی
-
حساسیت بالا به اجرای نادرست و خطاهای اجرایی
در صورت بیتوجهی به طراحی اصولی یا اجرای غیراستاندارد، احتمال کاهش ضریب اطمینان سیستم نیلینگ وجود دارد.
اجزای نیلینگ
هر سیستم نیلینگ از اجزای مشخصی تشکیل شده که هماهنگی آنها عملکرد نهایی سازه نگهبان را تعیین میکند.
اجزای اصلی نیلینگ شامل:
-
نیل (میلگرد یا استرند فولادی)
-
دوغاب تزریقی سیمانی
-
مش فولادی
-
شاتکریت محافظ
-
پلیت و مهره مهاری
انتخاب قطر نیل، نوع فولاد و مشخصات دوغاب باید مطابق نتایج مطالعات ژئوتکنیکی و طراحی انجام شود تا پایدارسازی نیلینگ بهصورت مؤثر عمل کند.
انواع نیلینگ
انواع نیلینگ بر اساس شرایط پروژه، نوع خاک و هدف پایدارسازی به دستههای مختلفی تقسیم میشوند.
رایجترین انواع نیلینگ عبارتاند از:
-
نیلینگ خاکی
-
نیلینگ دیوار گود
-
نیلینگ در گودبرداری ساختمان
-
نیلینگ فونداسیون
در پروژههای عمیق، ترکیب نیلینگ با سایر روشهای پایدارسازی نیز مورد استفاده قرار میگیرد تا ایمنی و پایداری افزایش یابد.
مراحل عملیات نیلینگ
مراحل عملیات نیلینگ بهصورت گامبهگام و هماهنگ با پیشرفت گودبرداری انجام میشود. ترتیب صحیح مراحل، نقش مستقیمی در عملکرد سیستم دارد.
مراحل عملینات نیلینگ در پروژه:
- گودبرداری مقطعی: برداشت خاک لایه به لایه (۱ تا ۲ متر) از بالا به پایین.
- حفاری گمانهها: ایجاد سوراخ با دریل (قطر ۱۰۰ تا ۱۵۰ میلیمتر، طول طبق طراحی).
- نصب نیلها (میلگردها): قرار دادن میلگرد آجدار داخل گمانه.
- تزریق دوغاب سیمان: پر کردن فضای خالی با دوغاب برای تثبیت و جلوگیری از خوردگی.
- زهکشی دیواره: نصب لولههای زهکشی برای خروج آب و جلوگیری از فشار هیدرواستاتیک.
- قرارگیری مش و شاتکریت: اعمال بتن پاششی با مش فولادی برای حفاظت سطحی.
- نصب صفحه سر نیل و مهره: توزیع بار و نهایی کردن اتصال.
در این فرآیند، نقشهخوانی نیلینگ اهمیت زیادی دارد؛ زیرا محل، طول و زاویه نیلها باید دقیقاً مطابق نقشههای اجرایی پیادهسازی شود.
تست کشش نیلینگ
تست کشش نیلینگ برای تایید ظرفیت باربری ضروری است. این تست شامل اعمال نیروی کششی به میله و اندازهگیری تغییر شکل است. طبق استاندارد FHWA، تست باید تا ۱.۵ برابر بار طراحی پیش برود. تست خزش هم بررسی میکند که آیا تغییر شکل با زمان افزایش مییابد یا نه.
در پروژههای ایرانی، تست معمولاً روی ۵ درصد میلهها انجام میشود. نتایج کمک میکنند تا ضریب اطمینان سیستم نیلینگ ارزیابی شود. اگر تست موفق نباشد، ممکن است نیاز به تقویت باشد. این مرحله، ایمنی بلندمدت را تضمین میکند.

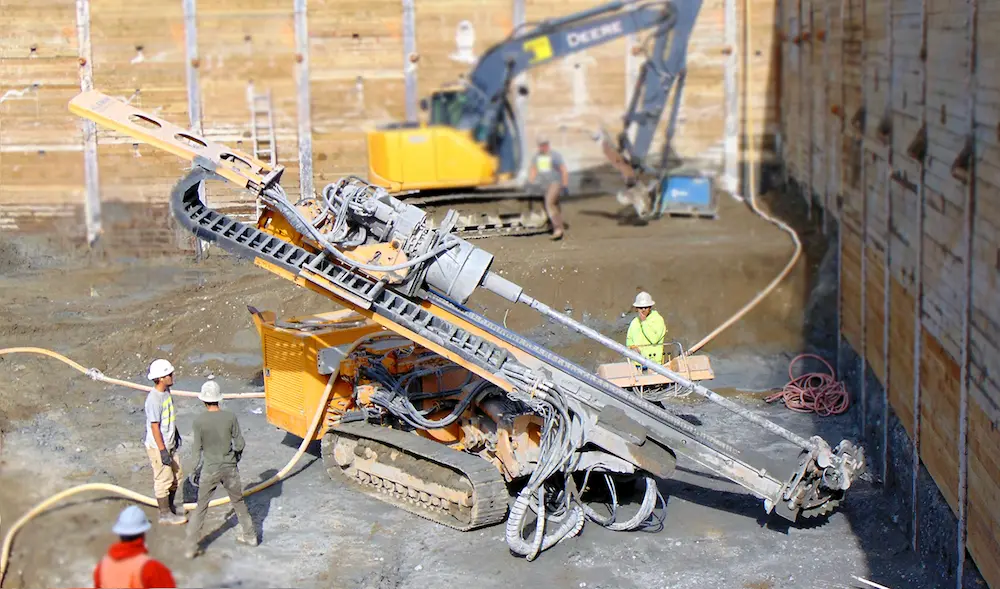

میخکوبی فونداسیون
در برخی پروژهها، میخکوبی فونداسیون بهعنوان راهکاری برای افزایش پایداری خاک زیر پی یا دیوارههای اطراف فونداسیون اجرا میشود. این روش بهویژه در ساختمانهای مجاور گودهای عمیق یا در شرایطی که خطر نشست وجود دارد، کاربرد دارد. استفاده صحیح از روش نیلینگ در فونداسیون میتواند از انتقال تنشهای مخرب به سازه جلوگیری کند.
قیمت نیلینگ
قیمت نیلینگ عدد ثابتی ندارد و به شرایط پروژه بستگی دارد. عمق گود و طول نیلها، نوع خاک و وضعیت ژئوتکنیکی، تجهیزات حفاری و اجرای سیستم نیلینگ و همچنین حجم عملیات اجرایی، همگی بر هزینه نهایی تأثیر میگذارند. به همین دلیل، برآورد قیمت تنها پس از بررسی نقشهها، گزارش مکانیک خاک و شرایط پروژه و بهصورت پروژهمحور انجام میشود.
نتیجهگیری
نیلینگ بهعنوان یکی از مؤثرترین روشهای پایدارسازی گود و دیوارههای خاکی، جایگاه ویژهای در پروژههای عمرانی مدرن دارد. انتخاب صحیح سیستم نیلینگ، طراحی اصولی، اجرای دقیق و استفاده از تجهیزات مناسب، نقش تعیینکنندهای در ایمنی و موفقیت پروژه ایفا میکند. آشنایی با روش نیلینگ، اجزا، مراحل اجرا و محدودیتهای آن، دید فنی دقیقتری برای تصمیمگیری در پروژههای گودبرداری و میخکوبی فونداسیون فراهم میسازد.
