بتن انعطاف پذیر یا کامپوزیت سیمانی مهندسی شده (Engineered Cementitious Composite – ECC) نوعی بتن الیافی فوق توانمند است که با افزودن حدود ۲ درصد الیاف پلی‌وینیل الکل (PVA) به ماتریس سیمانی تولید می شود. این الیاف به دلیل مقاومت کششی و مدول الاستیسیته بالا، عملکرد خمشی بتن را بهبود می بخشند و منجر به افزایش انعطاف پذیری آن می شوند. در این مقاله از مجموعه استاندارد ماشین به بررسی ویژگی ها، ترکیبات و انواع بتن انعطاف‌پذیر و همچنین مزایا، معایب و کاربردهای این نوع بتن بطور مفصل خواهیم پرداخت.

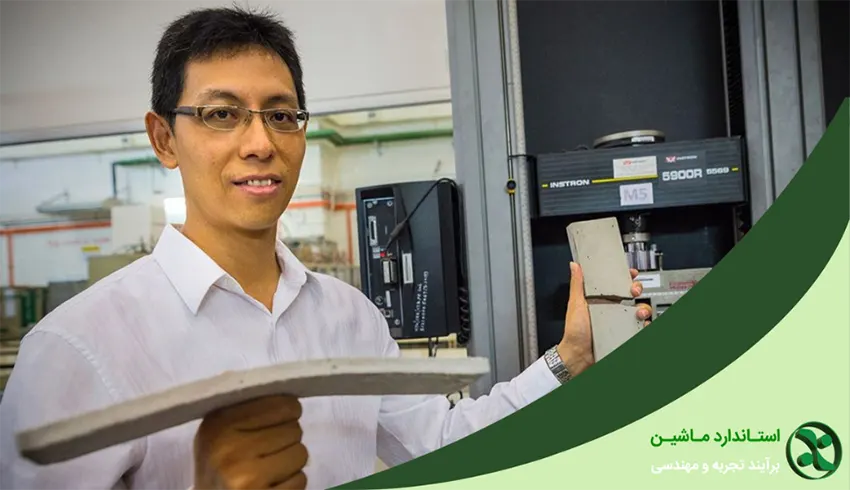

بتن انعطاف پذیر چیست؟
بتن انعطاف پذیر (ECC) نوعی بتن پیشرفته است که با افزودن الیاف پلیمری خاص، انعطاف پذیری و مقاومت کششی بالایی پیدا می کند. این بتن در مقایسه با بتن معمولی، ظرفیت کرنش کششی بین ۳ تا ۷ درصد دارد، در حالی که این مقدار برای بتن های معمولی حدود 01/0 درصد است. این ویژگی ها باعث می شود ECC رفتار شکل پذیر تری مشابه فلزات داشته باشد و در برابر ترک خوردگی و شکست مقاومت بیشتری نشان دهد. این بتن به دلیل خواص مکانیکی برتر و دوام بالا، در زیرساخت های مقاوم در برابر زلزله، پل ها و سازه های با طول عمر بالا استفاده می شود.
مشخصات بتن انعطاف پذیر (ECC)
بتن انعطاف پذیر (ECC) به دلیل ویژگی های برجسته اش، مزایای متعددی نسبت به بتن های سنتی ارائه می دهد. در ادامه، بصورت تخصصی به این مزایا می پردازیم:
- انعطاف پذیری و شکل پذیری بالا

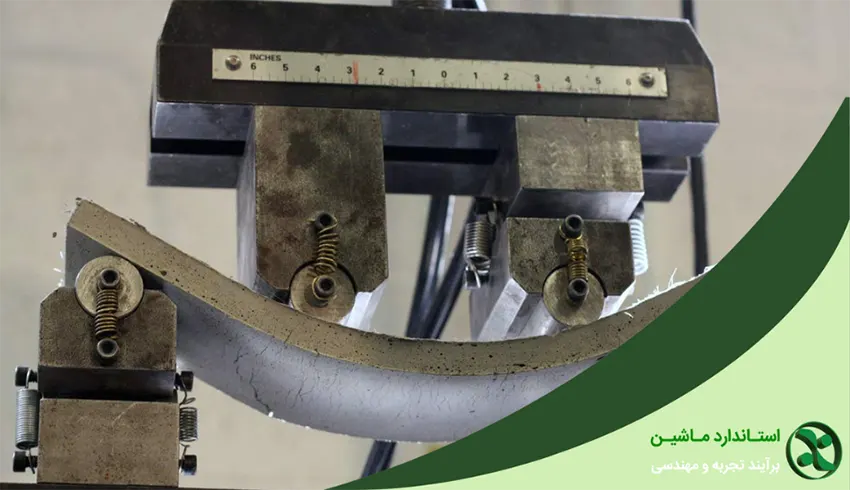

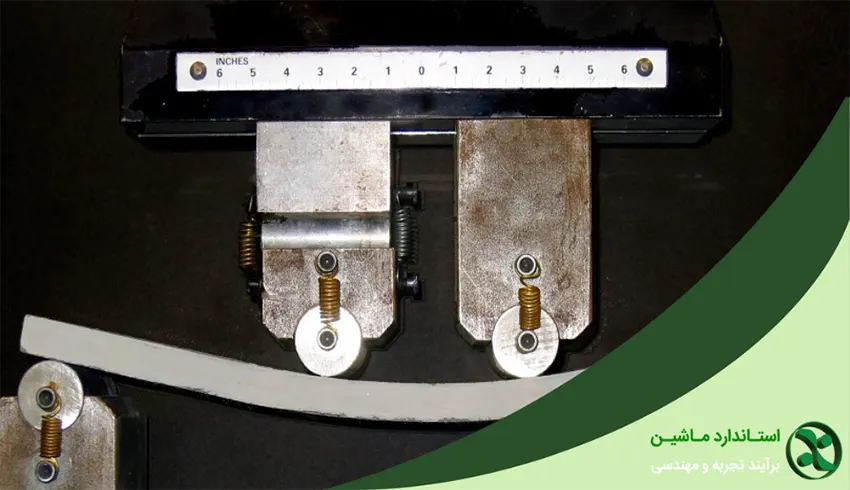

بتن ECC با دارا بودن ظرفیت کرنش کششی بین ۳ تا ۷ درصد، رفتاری شبیه به فلزات شکل پذیر نشان می دهد. این در حالی است که بتن های معمولی تنها حدود ۰٫۰۱ درصد کرنش کششی را تحمل می‌کنند. این ویژگی باعث می شود ECC در برابر نیروهای کششی و خمشی عملکرد بهتری داشته باشد و از شکست ناگهانی جلوگیری کند.
- مقاومت بالا در برابر ترک‌خوردگی
وجود الیاف پلیمری در ساختار ECC منجر به توزیع یکنواخت تنش ها و ایجاد ترک های میکروسکوپی متعدد به جای ترک های بزرگ می شود. این امر مقاومت در برابر ترک خوردگی را تا ۵۰۰ برابر نسبت به بتن معمولی افزایش می دهد و عرض ترک ها را به کمتر از ۱۰۰ میکرومتر محدود می کند.
- وزن کمتر
با حذف سنگدانه های درشت و استفاده از مواد سبک تر، وزن بتن ECC تا ۴۰ درصد کمتر از بتن های سنتی است. این کاهش وزن منجر به کاهش بار مرده سازه و در نتیجه طراحی اقتصادی تر می شود.
- دوام و طول عمر بیشتر
به دلیل کنترل عرض ترک ها و جلوگیری از نفوذ عوامل مخرب مانند آب و یون های کلرید، بتن ECC دارای دوام بالاتری است و نیاز به تعمیر و نگهداری کمتری دارد. این ویژگی به ویژه در محیط‌های خورنده و شرایط آب و هوایی سخت اهمیت دارد.
- خاصیت خود ترمیمی
ترک های میکروسکوپی در ECC می توانند با واکنش های شیمیایی داخلی و تشکیل محصولات هیدراتاسیون جدید، به صورت خودبه‌خودی ترمیم شوند. این خاصیت خود ترمیمی به افزایش دوام و کاهش هزینه های نگهداری کمک می کند.
- کاهش مصرف مواد و انرژی
به دلیل مقاومت و انعطاف پذیری بالایECC، می‌توان از مقاطع نازک تر و مواد کمتری در ساخت سازه ها استفاده کرد. این امر منجر به کاهش مصرف سیمان و در نتیجه کاهش انتشار دی‌اکسید کربن می شود.
- بهبود ایمنی و عملکرد سازه ها
انعطاف پذیری بالای ECC باعث جذب انرژی بیشتر در هنگام وقوع زلزله یا بارهای دینامیکی می شود، که این امر به بهبود عملکرد لرزه‌ای سازه ها و افزایش ایمنی آنها کمک می کند.
ترکیبات بتن انعطاف پذیر
- میکروالیاف پلیمری Polyvinyl Alcohol (PVA) یا Polyethylene (PE) که نقش کلیدی در افزایش انعطاف پذیری و کنترل ترک خوردگی دارد.
- میکروالیاف پلی وینیل الکل (PVA)
یک نوع الیاف مصنوعی آبدوست است که به دلیل ساختار مولکولی خاص، چسبندگی عالی به ماتریس سیمانی و مقاومت مکانیکی بالایی دارد. این الیاف دارای گروه های هیدروکسیل (-OH) است که امکان برهم‌کنش قوی با ماتریس بتن را فراهم می کند.
خواص مکانیکی و فیزیکی پلی وینیل الکل (PVA):
- مقاومت کششی بالا: افزایش استحکام بتن در برابر بارهای دینامیکی
- کرنش‌پذیری مناسب: بهبود انعطاف پذیری بتن و کاهش ترک خوردگی
- چسبندگی قوی به ماتریس سیمانی: به دلیل گروه های هیدروکسیل در سطح الیاف
- افزایش دوام بتن: کاهش نفوذپذیری و افزایش مقاومت در برابر سیکل های یخبندان و ذوب
- میکروالیاف پلی‌اتیلن (PE)
نوعی الیاف پلیمری مهندسی‌شده است که به دلیل وزن سبک، استحکام بالا و مقاومت شیمیایی عالی، به ویژه در بتن های تقویت شده و کامپوزیت های سیمانی مورد استفاده قرار می گیرد. این الیاف دارای ساختار زنجیره‌ای بلند از واحدهای اتیلن (-CH₂-CH₂-) است که موجب افزایش انعطاف پذیری و مقاومت مکانیکی آن می شود.
خواص مکانیکی و فیزیکی میکروالیاف پلی‌اتیلن (PE):
- مقاومت کششی بسیار بالا: افزایش استحکام و کاهش ترک خوردگی در بتن
- چگالی پایین: سبکتر از بسیاری از الیاف مصنوعی دیگر
- انعطاف پذیری بالا: بهبود کرنش‌پذیری بتن و افزایش شکل پذیری
- مقاومت در برابر مواد شیمیایی: عملکرد عالی در محیط های خورنده و اسیدی
- مقاومت به سایش و فرسایش: افزایش دوام بتن در شرایط سخت محیطی
- سیمان پرتلند (Portland Cement)
سیمان پرتلند پرکاربردترین نوع سیمان در صنعت ساختمان سازی است که از ترکیب مواد آهکی، رس، سیلیس و اکسیدهای آهن تولید می شود. این سیمان در واکنش با آب، خمیر چسبنده‌ای ایجاد می کند که با گذشت زمان سخت شده و ساختار مقاومی به بتن و ملات می دهد.
ویژگی های فیزیکی و مکانیکی سیمان پرتلند:
- مقاومت فشاری بالا
- حرارت هیدراتاسیون متناسب
- قابلیت ترکیب با مواد افزودنی
- میکروسیلیس (Silica Fume) و خاکستر بادی (Fly Ash)
دو ماده پوزولانی مهم در بتن هستند که به منظور بهبود مقاومت، دوام و کاهش نفوذپذیری بتن بکار می روند.
- میکروسیلیس (Silica Fume)
یک پودر بسیار ریز (قطر 0.1 تا 0.5 میکرون) با محتوای بالای سیلیس آمورف %۹۰-۹۵ (SiO₂) است که به عنوان محصول جانبی در صنعت فروسیلیس و سیلیکون فلزی تولید می شود. به دلیل سطح مخصوص بالا (حدود ۲۰,۰۰۰ مترمربع بر کیلوگرم) باعث افزایش مقاومت فشاری و کاهش نفوذپذیری بتن می شود.
- خاکستر بادی (Fly Ash)
محصول جانبی احتراق سوخت های فسیلی معمولاً زغال سنگ در نیروگاه‌های حرارتی است که حاوی اکسیدهای سیلیس، آلومینیوم و آهن می باشد. نسبت به میکروسیلیس، ذرات درشت تر (قطر ۱-۱۰۰ میکرون) و محتوای SiO₂ کمتری در حدود ۴۰-۶۰ درصد دارد، اما باعث افزایش دوام بتن و کاهش حرارت هیدراتاسیون می شود.
- افزودنی های شیمیایی فوق روان‌کننده ها و دیسپرسانت
- فوق روان‌کننده ها (Superplasticizers)
دسته‌ای از مواد افزودنی شیمیایی در بتن هستند که بدون افزایش مقدار آب، باعث افزایش روان بودن بتن (Workability) و کاهش نسبت آب به سیمان (W/C) می شوند. این مواد نقش کلیدی در تولید بتن های با مقاومت بالا، خودمتراکم (SCC) و بتن های حجیم دارند. فوق روان‌کننده ها بارهای الکتروستاتیکی یا نیروهای دافعه فضایی در سطح ذرات سیمان ایجاد کرده و از تجمع آنها جلوگیری می کنند. این فرآیند باعث افزایش روان بودن بتن بدون افزایش آب شده و در نتیجه مقاومت نهایی و دوام بتن را بهبود می دهد.
- دیسپرسانت (Dispersants)
دیسپرسانت ها مواد شیمیایی فعال سطحی هستند که به منظور پراکنده سازی ذرات جامد در یک محیط مایع بکار می روند. این ترکیبات با کاهش کشش سطحی و جلوگیری از تجمع ذرات ریز، منجر به توزیع یکنواخت و پایداری بالاتر در بتن، رنگ، داروسازی و صنایع نفت می شوند.
مکانیسم عملکرد:
- ایجاد دافعه الکتروستاتیکی یا ممانعت فضایی (Steric Hindrance) بین ذرات
- جلوگیری از کلوخه شدن (Agglomeration) و افزایش پایداری مخلوط
- بهبود جریان پذیری و کارایی (Workability) در بتن و سوسپانسیون ها
طرح اختلاط بتن ECC
اجزای اصلی و مقادیر پیشنهادی طرح اختلاط بتن ECC
| ماده | مقدار (بر حسب کیلوگرم در متر مکعب بتن) | نقش در بتن ECC |
| سیمان پرتلند نوع I یا II | ۴۰۰-۶۰۰ | چسباننده اصلی |
| خاکستر بادی (Fly Ash) | ۴۰۰-۶۰۰ | افزایش دوام و انعطاف‌پذیری |
| میکروسیلیس (Silica Fume) (اختیاری) | ۵۰-۱۰۰ | افزایش مقاومت و کاهش نفوذپذیری |
| میکروالیاف PVA یا PE | %۲-۲.۵ از وزن سیمان | افزایش انعطاف پذیری و کنترل ترک |
| فوق روان‌کننده (Superplasticizer – PCE) | %۱ وزن سیمان | کاهش نسبت آب به سیمان و افزایش کارایی |
| آب | نسبت W/C بین ۰.۲۵ تا ۰.۳۵ | حفظ کارایی و مقاومت بتن |
| دیسپرسانت (Dispersant) | %۰.۰۵ وزن سیمان | پراکندگی بهتر ذرات سیمان و بهبود یکنواختی مخلوط |
مراحل اختلاط بتن ECC
- اختلاط خشک
سیمان، خاکستر بادی و میکروسیلیس را به‌طور کامل مخلوط کنید تا یکنواخت شود.
- افزودن آب و فوق روان‌کننده
آب و فوق روان‌کننده را به آرامی به مخلوط اضافه کنید.
- اضافه کردن میکرو الیاف پلیمری
الیاف PVA یا PE را بتدریج اضافه کرده و به مدت ۵ دقیقه مخلوط کنید تا بطور یکنواخت توزیع شود.
- کنترل کارایی بتن تازه
آزمایش اسلامپ (حدود ۱۵۰-۲۵۰ میلی‌متر) و پخش شدگی بتن خود تراکم (SCC Flow Test) انجام شود.
انواع بتن ECC
بتن های ECC با توجه به نیازهای مختلف و کاربردهای متنوع، در انواع گوناگونی توسعه یافته‌اند که در ادامه به آنها اشاره می کنیم:
بتن ECC سبک وزن
با افزودن حباب های هوا، کره های شیشه‌ای یا سنگدانه های سبک، چگالی این نوع بتن کاهش می یابد. این نوع بتن برای ساخت سازه های شناور مانند خانه ها و قایق ها مناسب است.
بتن ECC خود تراکم
این نوع بتن بدون نیاز به لرزش یا ویبره، به صورت خودبه‌خودی در قالب جریان می یابد و برای سازه هایی با آرماتوربندی پیچیده مناسب است.
بتن ECC پاششی
با استفاده از افزودنی های روان‌کننده و کاهش دهنده ویسکوزیته، این بتن قابلیت پاشش با دستگاه های پاششی را دارد و برای تعمیرات و تقویت تونل ها و فاضلاب ها استفاده می شود.
بتن ECC اکسترود شونده
این نوع بتن برای تولید لوله ها و مقاطع خاص با استفاده از فرآیند اکستروژن توسعه یافته است و دارای ظرفیت باربری و تغییرشکل پذیری بالایی است.
استاندارد ماشین تولید کننده و عرضه کننده انواع بچینگ پلانت با فروش بچینگ، بچینگ سیار و ثابت، خط تولید ملات آماده، پمپ بتن و تمامی تجهیزات جانبی، انتخابی مطمئن برای تمامی برای پیمانکاران و سازندگان است.
کاربردهای بتن انعطاف پذیر
بتن انعطاف‌پذیر، یا کامپوزیت سیمانی مهندسی‌شده (ECC)، به دلیل ویژگی های مکانیکی برجسته و دوام بالا، در پروژه‌های عمرانی مدرن کاربردهای گسترده‌ای یافته است. در ادامه، به برخی از مهم ترین کاربردهای این نوع بتن می پردازیم:
- ساخت و تعمیر زیرساخت های حمل و نقل
- پل ها و جاده ها: استفاده از بتن انعطاف‌پذیر در ساخت پل ها و جاده ها به دلیل مقاومت بالا در برابر ترک خوردگی و انعطاف‌پذیری، منجر به افزایش عمر مفید این سازه ها و کاهش هزینه های نگهداری می شود. برای مثال، در ژاپن، پل Mihara با استفاده از ECC ساخته شده است که کاهش ۴۰ درصدی در مصرف مواد را به همراه داشته است.
- معابر و پیاده رو ها: به‌کارگیری قطعات پیش‌ساخته از بتن انعطاف‌پذیر در سنگ فرش معابر و پیاده روها، نصب سریع تر و کاهش ضریب اصطکاک سطح را امکان پذیر می سازد. این امر به افزایش ایمنی و کاهش زمان ساخت کمک می کند.
- سازه های مقاوم در برابر زلزله
انعطاف پذیری بالای ECC باعث می شود که این بتن در برابر نیروهای لرزه‌ای عملکرد بهتری داشته باشد. در ساختمان های بلند، استفاده از تیرهای همبند ECC می تواند خسارات ناشی از زلزله را کاهش دهد. برای مثال، در توکیو، ساختمان Glorio Roppongi با استفاده از تیرهای همبند ECC ساخته شده است که به بهبود مقاومت لرزه‌ای آن کمک کرده است.
- تعمیر و تقویت سازه های بتنی موجود
بتن انعطاف پذیر به دلیل قابلیت پاشش و چسبندگی بالا، برای تعمیر و تقویت سازه های بتنی قدیمی مناسب است. برای نمونه، سد Mitaka در ژاپن با استفاده از لایه‌ای از ECC تعمیر شد که به بهبود دوام و کاهش نشت آب کمک کرد.
- ساخت لوله ها و مقاطع خاص
با استفاده از فرآیند اکستروژن، می توان لوله ها و مقاطع خاصی از ECC تولید کرد که دارای ظرفیت باربری و تغییرشکل پذیری بالایی هستند. این لوله‌ها در برابر فشارهای داخلی و خارجی مقاومت بیشتری دارند و برای کاربردهای خاص مهندسی مناسب اند.
- سازه های دریایی و محیط های خورنده
مقاومت بالای ECC در برابر ترک خوردگی و نفوذ آب، آن را برای استفاده در سازه های دریایی و محیط های خورنده مناسب می سازد. این ویژگی ها به افزایش عمر مفید سازه ها و کاهش هزینه های تعمیر و نگهداری کمک می کند.
- ساخت بوم و کرباس بتنی
از ECC در تولید بوم های بتنی استفاده می شود که در برابر نیروهای جانبی و انتقال انعطاف پذیر اجسام مختلف مقاوم هستند. در نهایت، بتن انعطاف‌پذیر با ترکیب ویژگی های مکانیکی برجسته و دوام بالا، گزینه‌ای مناسب برای پروژه های عمرانی مدرن محسوب می شود.
مزایای بتن ECC
بتن کامپوزیت سیمانی مهندسی‌شده (ECC) با وجود مزایای متعدد، دارای محدودیت‌ها و معایبی است که در ادامه به صورت تخصصی به آنها پرداخته می شود:
- نیاز به نیروی کار ماهر
اجرای بتن ECC به دلیل حساسیت در ترکیب و فرآیند تولید، نیازمند نیروی کار با تجربه و تخصصی است. عدم دقت در مراحل اختلاط، ریختن و عمل آوری می تواند به کاهش کیفیت و عملکرد نهایی بتن منجر شود.
- هزینه اولیه بالا
تولید بتن ECC به دلیل استفاده از الیاف پلیمری خاص و افزودنی های شیمیایی، هزینه اولیه بالاتری نسبت به بتن های سنتی دارد. این امر ممکن است در پروژه هایی با بودجه محدود، محدودیت هایی ایجاد کند.
- دسترسی محدود به مواد اولیه
برخی از مواد مورد نیاز برای تولید ECC، مانند الیاف پلی‌وینیل الکل (PVA) و افزودنی های خاص، ممکن است در همه مناطق به راحتی در دسترس نباشند. این محدودیت می تواند فرآیند تأمین مواد را پیچیده و هزینه بر کند.
- حساسیت به شرایط محیطی
کیفیت نهایی بتن ECC به شدت تحت تأثیر شرایط محیطی مانند دما، رطوبت و کیفیت آب مصرفی است. بنابراین، کنترل دقیق این شرایط در حین تولید و عمل‌آوری ضروری است تا از بروز مشکلاتی مانند کاهش مقاومت یا ترک خوردگی جلوگیری شود.
- پیچیدگی در طراحی مخلوط
طراحی مخلوط بتن ECC نیازمند دانش عمیق در زمینه میکرومکانیک و رفتار مواد است. این پیچیدگی ممکن است برای برخی از مهندسان و طراحان چالش برانگیز باشد و نیاز به آموزش های تخصصی داشته باشد.
- محدودیت در کاربردهای خاص
با وجود انعطاف پذیری بالا، بتن ECC ممکن است در برخی کاربردهای خاص که نیاز به مقاومت فشاری بسیار بالا یا ویژگی های خاص دیگر دارند، مناسب نباشد. بنابراین، ارزیابی دقیق نیازهای پروژه قبل از انتخاب این نوع بتن ضروری است.
معایب بتن انعطاف پذیر
با اینکه بتن ECC دارای ویژگی های برجسته‌ای است، اما محدودیت ها و معایبی نیز دارد که باید در مراحل طراحی، تولید و اجرا مورد توجه قرار گیرند تا از عملکرد بهینه آن در سازه ها اطمینان حاصل شود. در ادامه به این معایب اشاره می کنیم.
- هزینه بالای تولید
- مواد اولیه گران قیمت
استفاده از میکروالیاف پلیمری PVA یا PE، میکروسیلیس و فوق روان‌کننده های پلی‌کربوکسیلاتی (PCE) باعث افزایش هزینه نهایی تولید بتن ECC نسبت به بتن معمولی می شود. هزینه میکروالیاف نیز ۱۰ تا ۱۵ برابر گران تر از میلگردهای فولادی معمولی است.
- فرآیند تولید پیچیده
نیاز به میکسرهای با سرعت بالا برای توزیع یکنواخت الیاف در بتن، باعث افزایش هزینه های تجهیزات می شود.
- مقاومت فشاری کمتر نسبت به بتن معمولی
بتن ECC معمولاً مقاومت فشاری بین ۵۰ تا ۷۰ مگاپاسکال دارد که از بتن های فوق مقاوم (۱۰۰ تا ۱۵۰ مگاپاسکال) کمتر است. به دلیل انعطاف پذیری بالای این بتن، مقاومت فشاری کاهش یافته و برای برخی سازه های سنگین ممکن است نیاز به ضخامت بیشتری داشته باشد.
- حساسیت به طرح اختلاط و کنترل کیفیت
- نیاز به دقت بالا در طراحی اختلاط
مقدار دقیق میکروالیاف، خاکستر بادی و افزودنی های شیمیایی باید به دقت تنظیم شود. درصد زیاد یا کم الیاف می تواند باعث کاهش کارایی یا ضعف در عملکرد مکانیکی بتن شود.
- کنترل کیفیت دشوار در حین اجرا
برخلاف بتن معمولی که در شرایط کارگاهی به‌راحتی کنترل می شود، بتن ECC نیاز به شرایط دقیق اختلاط، پخش یکنواخت الیاف و آزمایش‌های بیشتر دارد.
- کاهش سرعت اجرا و افزایش زمان ساخت
به دلیل نیاز به میکسرهای خاص و اختلاط دقیق، زمان آماده‌سازی بتن ECC در مقایسه با بتن معمولی بیشتر است. همچنین ریختن و پرداخت بتن ECC نیاز به تخصص دارد و ممکن است در پروژه‌های بزرگ، سرعت اجرای کار کاهش یابد.
- مناسب نبودن برای بتن‌ریزی های بزرگ
در سدها، فونداسیون‌های بسیار حجیم و تونل‌های بلند که مقاومت فشاری و هزینه اهمیت بالایی دارند، بتن ECC گزینه اقتصادی مناسبی نیست. همچنین نسبت هزینه به عملکرد در پروژه های مقیاس بزرگ بالا است و ممکن است استفاده از بتن های خودتراکم یا بتن های فوق مقاوم اقتصادی تر باشد.
سخن پایانی
همانطور که در این مقاله بیان شد، بتن انعطاف‌پذیر (ECC) یک مصالح نوین با عملکرد فوق العاده در برابر ترک خوردگی و زلزله است که طول عمر سازه ها را افزایش داده و هزینه های تعمیر و نگهداری را کاهش می دهد. به دلیل ویژگی ها ی برتر، در پل ها، تونل ها، روسازی ها و ساختمان های مقاوم در برابر زلزله مورد استفاده قرار می گیرد.
