بچینگ دراگلاین چیست؟ مزایا، عملکرد و کاربردهای آن

تولید بتن باکیفیت و انتقال آن به محل پروژه یکی از چالش های مهم در صنعت ساخت وساز، به ویژه در پروژه های بزرگ  به شمار می رود. برای پاسخ به این نیاز، تکنولوژی های پیشرفته ای طراحی شده اند که یکی از آن ها بچینگ دراگلاین می باشد. این سیستم با توانایی انتقال مواد اولیه به صورت دقیق و کارآمد به میکسرها، نقش مهمی در افزایش سرعت و دقت تولید بتن ایفا می کند. بچینگ دراگلاین به دلیل قابلیت های ویژه ای همچون کاهش هزینه ها، بهینه سازی زمان و سازگاری با شرایط خاص پروژه ها، به یک انتخاب محبوب در ساخت وساز تبدیل شده است. در این مقاله استاندارد ماشین عملکرد و مزایا این تکنولوژی نوین در پروژه های عمرانی را مورد بررسی قرار می دهیم.

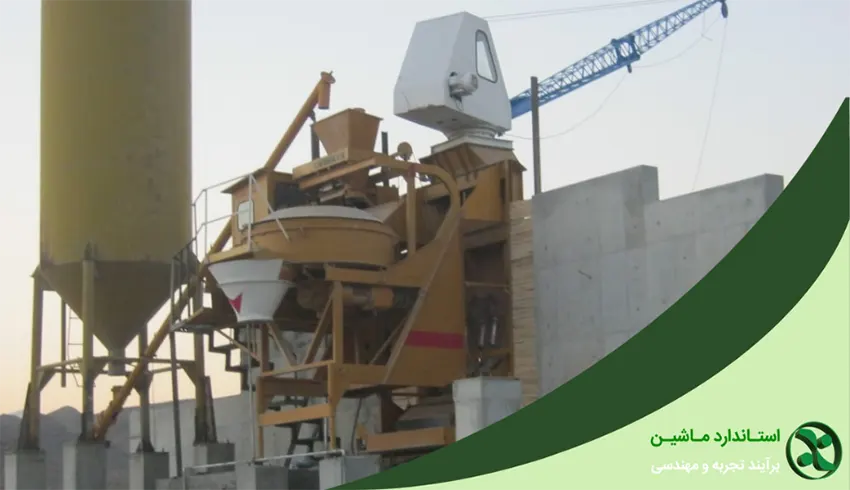

بچینگ دراگلاین چیست؟

بچینگ دراگلاین یکی از سیستم های پیشرفته و تخصصی در تولید بتن است که از دستگاه دراگلاین برای استخراج و انتقال مواد اولیه استفاده می کند. این سیستم شامل یک ماشین سنگین با ساختار ویژه ای است که از بوم بلند، کابل های مستحکم و یک سطل بزرگ تشکیل شده است. در این فرآیند، سطل دراگلاین برای برداشت موادی مانند شن، ماسه و سنگدانه ها از محل ذخیره سازی به کار می رود.

این مواد پس از جمع آوری، با دقت بالا به محل ذخیره یا بخش میکس منتقل می شوند تا فرآیند تولید بتن آغاز شود. استفاده از سیستم بچینگ دراگلاین باعث افزایش کارایی در پروژه های بزرگ می شود؛ زیرا سرعت انتقال و دقت در آماده سازی مواد اولیه را به طور چشمگیری بهبود می بخشد. این تکنولوژی در پروژه هایی با نیاز به حجم بالای بتن و شرایط دشوار اجرایی، عملکردی قابل توجه ای را ارائه می دهد.

مشخصات بچینگ دراگلاین

دستگاه بچینگ دراگلاین یکی از قدیمی ترین و پیشرفته ترین تجهیزات تولید بتن می باشد که مشخصات منحصر به فرد آن باعث کاربرد گسترده  در پروژه های بزرگ عمرانی شده است. از جمله مشخصات اصلی این دستگاه می توان به میکسر سیاره ای شکل آن اشاره کرد که با درب های تخلیه هیدرولیک و پوشش های مقاوم در برابر سایش طراحی شده است. این مشخصات باعث دوام بالای دستگاه و افزایش کارایی آن می شوند. یکی از مهم ترین مشخصات این دستگاه، تیغه های میانی برگشت پذیر بازوها می باشد که قابل تعویض بوده و به فرآیند اختلاط بسیار کارآمد کمک می کنند.

تیغه های اختلاط برگشت پذیر، با کاهش زمان برینگ و مصرف انرژی، مخلوطی همگن و باکیفیت ایجاد می کنند. بازوهای سخت این دستگاه نیز از فولاد مقاوم ساخته شده اند که مشخصات ویژه ای در برابر فشار و حرارت دارند. تیغه های نگهدارنده از مواد ضدسایش تولید شده اند و زاویه برخورد و پروفیل آن ها با دقت طراحی شده است تا عملکرد بهینه و زمان کوتاه در ساخت و تخلیه بتن را تضمین کند. مشخصات بچینگ دراگلاین تنها به این موارد محدود نمی شود بلکه موارد دیگری مانند وجود پوشش های بازرسی، تعمیر و نگهداری آسان و خدمات ایمنی بالا، این دستگاه را به یکی از تجهیزات برتر در تولید بتن تبدیل کرده است.

بچینگ دراگلاین و اجزای آن

سیستم بچینگ دراگلاین از چندین بخش اصلی تشکیل شده است که هماهنگی بین آن ها فرآیند تولید بتن را بهینه می کند. این اجزا شامل بوم و کابل ها، سطل دراگلاین، سیستم های کنترل و نظارت و… می باشند. هر یک از این بخش ها نقش مهم در عملکرد دستگاه دارند و به افزایش دقت و کارایی کمک می کنند.

بوم و کابل های بچینگ دراگلاین

بوم دراگلاین ساخته شده از فلزات مقاوم، وظیفه جابجایی سطل در فواصل مختلف را برعهده دارد. کابل ها نیز برای کنترل حرکات بوم و سطل طراحی شده اند. بوم دراگلاین به دلیل طراحی مقاوم و قابلیت چرخش و تغییر زاویه، امکان جابجایی مواد از نقاط مختلف را فراهم می کند. این بوم ها معمولا از فلزاتی ساخته می شوند که تحمل وزن بالا و فشار محیطی را داشته باشند. کابل های دراگلاین نیز برای حرکت دقیق بوم و سطل نقش کلیدی دارند و با مقاومت بالا در برابر کشش و فشار، دوام دستگاه را تضمین می کنند.

سطل بچینگ دراگلاین

سطل دراگلاین که به انتهای بوم متصل می باشد، برای جمع آوری و انتقال مواد استفاده می شود. این سطل ظرفیت بالایی برای حمل مواد دارد و می تواند حجم قابل توجهی از شن، ماسه یا سنگدانه ها را در یک بار جابجا کند. مواد تشکیل دهنده سطل معمولا از فولاد محکم است تا مقاومت بالایی در برابر سایش و فشار داشته باشد. طراحی دقیق این بخش، امکان تخلیه آسان و بدون اتلاف مواد را فراهم می آورد.

نوار نقاله

نوار نقاله ها وظیفه انتقال مواد از سطل به محل ذخیره سازی یا میکسر را برعهده دارند. این نوارها برای تحمل وزن زیاد و جابجایی حجم بالای مواد طراحی شده اند. مواد اولیه بتن پس از جمع آوری توسط سطل، از طریق نوار نقاله به بچینگ دراگلاین منتقل می شوند. این سیستم ها از جنس مقاوم در برابر سایش ساخته شده اند تا در طولانی مدت کارایی خود را حفظ کنند و از اتلاف مواد جلوگیری شود.

سیستم کنترل بچینگ دراگلاین

سیستم کنترل بچینگ دراگلاین کاملا اتوماتیک و مبتنی بر میکروکنترلر است که امکانات متعددی را برای مدیریت دقیق فرآیند تولید بتن ارائه می دهد. این سیستم در کابین اپراتور نصب می شود و دارای سیستم جداساز اصلی و کنسول برنامه نویسی کاربرپسند می باشد که اپراتور می تواند دستورالعمل های قابل برنامه ریزی را اعمال کند. از دیگر ویژگی های این سیستم می توان به وجود چهار نمایشگر دیجیتال برای نمایش وزن سنگ دانه، سیمان، شن و ماسه و افزودنی ها اشاره کرد. این مشخصات باعث شده سیستم کنترل بچینگ دراگلاین به عنوان یکی از اجزای کلیدی این دستگاه، بهره وری و سهولت در کار را تضمین کند.

سیستم توزین

سیستم توزین بچینگ دراگلاین با طراحی دقیق و براساس استانداردهای CE ساخته شده است. در بخش سنگ دانه، این سیستم از دو لودسل استفاده می کند که دقت بسیار بالایی را در اندازه گیری فراهم می کند؛ همچنین، برای آب و سیمان سیستم توزین لودسل جداگانه ای در نظر گرفته شده است که امکان بچینگ و اختلاط همزمان را ممکن می سازد. کیفیت بالای لودسل ها و کنترل دقیق سیستم توزین باعث شده است که این دستگاه دقت چشمگیری در اندازه گیری مواد اولیه داشته باشد.

این مشخصات باعث می شود دقت در تولید بتن افزایش یابد و کیفیت نهایی محصول تضمین شود. با وجود این سیستم پیشرفته، بچینگ دراگلاین عملکردی قابل اعتماد ارائه می دهد و از هدررفت مواد اولیه جلوگیری می کند.

سیستم افزودنی بچینگ دراگلاین

سیستم افزودنی بچینگ دراگلاین، یکی دیگر از بخش های مهم این دستگاه می باشد که برای دوزینگ دقیق افزودنی های مایعات طراحی شده است. این سیستم به صورت اتوماتیک عمل کرده و با استفاده از واحد دوز حجمی براساس وزن، فرآیند افزودن مواد را به  دقت انجام می دهد. طراحی این سیستم به گونه ای است که توسط تجهیزات الکتریکی، کابل ها، شیلنگ ها و اتصالات جانبی پشتیبانی می شود تا عملکردی بدون نقص داشته باشد.

وجود این سیستم افزودنی باعث می شود تمام فرآیندهای دستگاه بچینگ با هماهنگی و دقت بیشتری انجام شود. تجهیزات مورد استفاده در این بخش به گونه ای طراحی شده اند که بهره وری دستگاه را افزایش داده و مصرف مواد افزودنی را بهینه می کند. این سیستم به طور مستقیم بر کیفیت نهایی بتن تاثیرگذار است و کارایی کلی دستگاه را بهبود می بخشد. جهت اطلاع از قیمت و خرید بچینگ و بچینگ متحرک با کارشناسان فروش استاندارد ماشین تماس بگیرید. کارشناسان ما در این زمینه شما را راهنمایی خواهند کرد.

انواع بچینگ دراگلاین

دستگاه بچینگ دراگلاین در دو مدل اصلی تر و خشک در پروژه های ساخت و ساز مورد استفاده قرار می گیرد. هر یک از این مدل ها کاربرد خاص خود را دارند و فرآیند تولید بتن را براساس نیاز پروژه ها بهینه می کنند. در ادامه با انواع بچینگ دراگلاین بیشتر آشنا می شویم:

بچینگ تر دراگلاین

بچینگ تر دراگلاین یکی از مدل های پرطرفدار بچینگ دراگلاین می باشد که در بسیاری از پروژه های ساخت و ساز مورد استفاده قرار می گیرد. در این مدل، مصالح پس از بارگیری به همزن بتن منتقل شده و اختلاط آن ها در داخل میکسر بتن تا رسیدن به یکدستی کامل انجام می شود. این مدل از بچینگ دراگلاین، کارایی بالایی در ترکیب شن، ماسه، سیمان و دیگر مواد دارد و فرآیند اختلاط را به بهترین شکل ممکن انجام می دهد. از ویژگی های اصلی بچینگ تر دراگلاین می توان به سرعت بالا، دقت در اختلاط و سهولت در تولید بتن یکدست اشاره کرد.

بچینگ خشک دراگلاین

بچینگ خشک دراگلاین به نوعی از بچینگ دراگلاین گفته می شود که در آن مصالح به صورت خشک و با درصدهای مشخص توزین شده و به دستگاه تراک میکسر منتقل می شوند تا در آنجا با یکدیگر مخلوط شوند. این مدل از دراگلاین برای پروژه هایی که نیاز به ترکیب مواد به صورت خشک دارند مناسب می باشد. از ویژگی های این نوع بچینگ می توان به دقت در توزین و سرعت انتقال اشاره کرد. با این حال به دلیل ناهمگنی مصالح، بیشتر در پروژه های خاص و شرایط خاص به کار می رود. این مدل فرآیند اختلاط را به صورت مرحله ای و با بهره وری بالا انجام می دهد.

نحوه عملکرد بچینگ دراگلاین

عملکرد بچینگ دراگلاین براساس جابجایی و انتقال مواد اولیه بتن به میکسرها صورت می گیرد. این سیستم به طور ویژه در پروژه هایی که دسترسی به مواد اولیه از راه های دیگر دشوار است یا نیاز به انتقال مقادیر زیاد مواد در مسافت های طولانی وجود دارد، کارایی بسیار بالایی دارد. در این فرآیند ابتدا مواد اولیه مانند شن، ماسه و سنگدانه ها توسط دستگاه دراگلاین از منابع ذخیره سازی یا معادن طبیعی جمع آوری می شوند. پس از جمع آوری، مواد از طریق سطل دراگلاین به محل میکسر یا نقاط ذخیره سازی انتقال داده می شوند.

اپراتور با استفاده از سیستم های کنترل پیشرفته حرکات بوم و سطل را بطور دقیق و هماهنگ تنظیم می کند تا مواد به صورت یکنواخت و به موقع به مکان مورد نظر منتقل شوند. پس از انتقال به محل میکسر، اختلاط و ترکیب مواد برای تولید بتن به  صورت یکنواخت صورت می گیرد. دقت بالای دراگلاین در جابجایی مواد باعث می شود تا ترکیب نهایی بتن به صورت یکنواخت و با کیفیت بالا تولید شود.

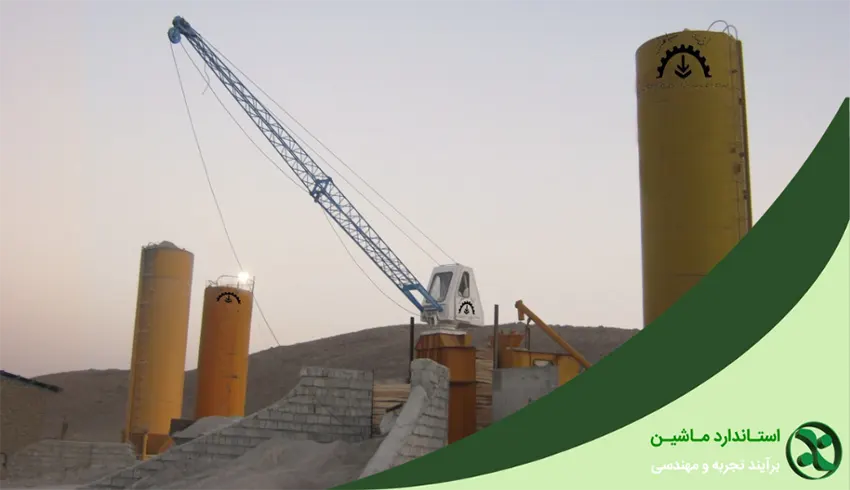

بچینگ دراگلاین و مزایای استفاده از آن

استفاده از دراگلاین بچینگ در پروژه های بزرگ معدنی مزایای زیادی دارد که این دستگاه را به یکی از گزینه های پرطرفدار در صنعت معدنی تبدیل کرده است. یکی از بزرگ ترین مزایای دراگلاین بچینگ، کارایی بسیار بالا در جابجایی حجم زیاد مواد اولیه در زمان کوتاه می باشد. این ویژگی به ویژه در پروژه هایی که نیاز به تولید حجم زیادی بتن دارند، بسیار مهم است.

دراگلاین ها به دلیل طراحی و ساختار مقاوم خود می توانند در شرایط محیطی سخت مانند معادن، مکان های دورافتاده یا بستر رودخانه هابه خوبی عمل کنند. سیستم کنترل پیشرفته در دستگاه دراگلاینامکان جابجایی دقیق و یکنواخت مواد را مهیا می کند. این ویژگی به تولید بتن با کیفیت بالاتر کمک کرده و نیاز به تغییرات و تنظیمات اضافی کاهش می یابد؛ به همین دلیل دراگلاین بچینگ به عنوان یک سیستم کارآمد و مقرون به صرفه در پروژه های بزرگ مورد استفاده قرار می گیرد و فرآیند تولید بتن را تسهیل می کند.

نکات استفاده از بچینگ دراگلاین

هنگام استفاده از بچینگ دراگلاین باید به موارد ایمنی و اصول نگهداری توجه زیادی داشت. ابتدا باید از تردد افراد در اطراف دستگاه خودداری کرد تا خطرات احتمالی کاهش یابند؛ همچنین نباید مصالح را بیشتر از ظرفیت تعیین شده جابجا کرد؛ زیرا این کار می تواند به دستگاه آسیب برساند. اپراتور باتجربه باید مسئولیت کار با این دستگاه را برعهده داشته باشد تا کارایی و ایمنی دستگاه حفظ شوند. اتصال سیم ارت در دراگلاین به درستی، باید بررسی شود تا ایمنی دستگاه تضمین شود.

علاوه بر این لازم است  بطور منظم انتقال سیمان و عملکرد گیربکس بررسی شده و روغن واسکازین در زمان های مشخص تعویض شوند تا طول عمر گیربکس افزایش یابد. نصب مناسب دراگلاین بر روی زمین نیاز به تسطیح خاک، ایجاد فونداسیون و اتصال محکم پایه ها با پیچ و جوش دارد. هنگام مخلوط کردن مصالح، درب میکسر نباید باز شود و در صورت گرفتگی مسیر اسکرو باید از پوتک لاستیکی برای رفع انسداد استفاده کرد.

جمع بندی

در مجموع، سیستم دراگلاین بچینگ یکی از تکنولوژی های پیشرفته و کارآمد در فرآیند تولید بتن است که در پروژه های بزرگ و شرایط خاص کاربرد دارد. این سیستم با انتقال دقیق و سریع مواد اولیه به میکسر، فرآیند اختلاط بتن را تسهیل کرده و موجب تولید بتن با کیفیت بالا می شود. مزایای استفاده از دراگلاین بچینگ شامل کارایی بالا در جابجایی حجم زیاد مواد، عملکرد مطلوب در محیط های سخت و دسترسی دشوار و دقت بالا در توزیع مواد است. با توجه به نکات ایمنی و نگهداری صحیح دستگاه، استفاده از این سیستم در پروژه های ساخت و ساز می تواند تاثیر بسزایی در تسریع روند تولید و کیفیت بتن داشته باشد.
