نقشه بچینگ چیست؟ نکات طراحی نقشه فونداسیون بچینگ

در صنعت ساخت‌وساز ایفا می‌کند و به افزایش دقت و کارایی پروژه‌های عمرانی کمک می‌کند. این نقشه به شکل دقیق محل قرارگیری اجزای مختلف بچینگ، مانند هاپرها، میکسر و سیستم‌های کنترلی و غیره را مشخص می‌کند. با استفاده از این نقشه، پیمانکاران می‌توانند بتن باکیفیت بالا و با زمان‌بندی دقیق تولید کنند؛ همچنین این روش باعث کاهش هزینه‌ها و صرفه‌ جویی در مواد اولیه نیز می‌شود. استفاده از نقشه نصب بچینگ راه ماشین، راهی مطمئن برای بهبود کیفیت ساخت‌وساز و جلوگیری از هدر رفتن منابع است.

نقشه فونداسیون بچینگ

نخستین گام برای آغاز یک پروژه عمرانی از جمله بچینگ بتن، طراحی نقشه بچینگ بتن است. اما قبل از صورتجلسه تحویل زمین می بایست تدوین گردد. نقشه فونداسیون بچینگ نقش اساسی در اجرای دستگاه‌های تولید بتن در محل پروژه دارد. این نقشه‌ها برای طراحی و اجرای فونداسیون دقیق کارخانه‌های بچینگ به کار می‌روند. طراحی اصولی این نقشه نه تنها به دوام و ایمنی سازه کمک می‌کند، بلکه میزان تولید بتن را نیز افزایش می‌دهد و مشکلات ساخت و ساز را به حداقل می‌رساند.

پس از تدوین صورتجلسه تحویل زمین، مهم‌ترین کار، جانمائی تجهیزات کارگاه است که باید به‌طور مکتوب با کارفرما و مشاور هماهنگ شود. پس از اتمام این مراحل، نوبت به راه‌اندازی بچینگ پلانت می‌رسد. اما نکته‌ی بسیار مهم دیگر در این زمینه این است که بتن به‌عنوان یکی از اساسی‌ترین نیازهای کارگاه محسوب می‌شود و فرآیند راه‌اندازی بچینگ معمولاً حدود چهار هفته زمان می‌برد. بنابراین، باید نوع دستگاه و نقشه‌های مربوطه تهیه و به ساخت آنها اقدام کرد.

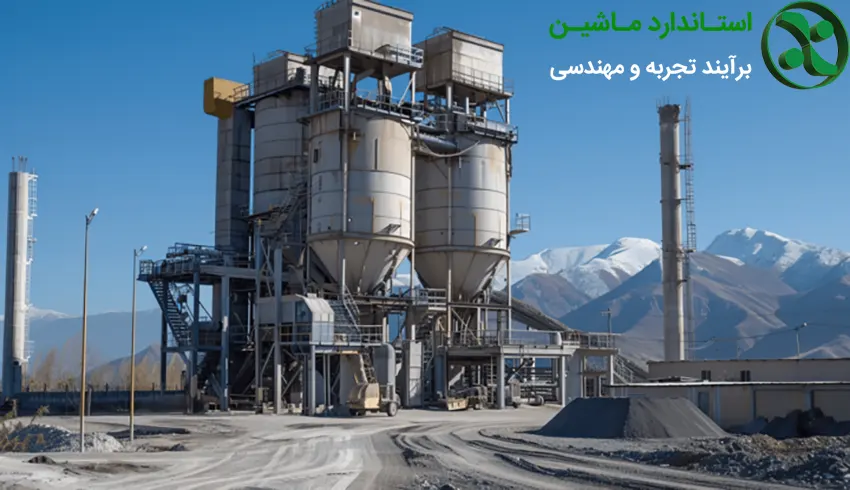

کاربرد اصلی بچینگ بتن در تولید بتن آماده و پیش‌ساخته است که در پروژه‌های ساختمانی، پل‌سازی و انواع ساخت و سازهای عمرانی استفاده می‌شود. کارخانه‌های بچینگ با توجه به استانداردهای محیط زیستی، ایمنی بیشتری را در فرآیند تولید بتن فراهم می‌کنند. تصویر زیر نمونه‌ای از طراحی نقشه بچینگ پلانت است که در پروژه‌های مختلف بکار گرفته شده است.

نقشه بچینگ راه ماشین

نقشه نصب بچینگ راه ماشین به طور دقیق محل قرارگیری اجزای اصلی دستگاه را مشخص می‌کند تا فرآیند تولید بتن به بهترین شکل انجام شود. در این نقشه، موقعیت‌ها و ارتباط اجزایی مانند هاپرها، میکسر، سیستم توزین و سیستم کنترلی به دقت تعیین شده است. هاپرها به عنوان مخازن نگهداری شن، ماسه و سیمان عمل می‌کنند و میکسر مواد اولیه را ترکیب می‌کند تا بتنی یکنواخت تولید شود.

سیستم توزین نیز نقش مهمی در ترکیب مواد دارد و سیستم کنترلی به مدیریت کل فرآیند کمک می‌کند. همچنین تجهیزات جانبی مانند نوار نقاله‌ها و پمپ‌ها وظیفه انتقال و پخش بتن را بر عهده دارند. این طراحی دقیق باعث افزایش سرعت تولید، کاهش ضایعات و بهبود کیفیت بتن نهایی می‌شود که برای پروژه‌های بزرگ و حساس ایده‌ آل است.

نقشه ساخت بچینگ

نقشه ساخت بچینگ شامل جزئیات لازم برای مراحل ساخت و نصب دستگاه بچینگ است تا فرآیند تولید بتن به صورت دقیق و کارآمد اجرا شود. نصب دقیق این تجهیزات از اهمیت بالایی برخوردار است زیرا به افزایش عملکرد دستگاه کمک می‌کند. در مرحله نصب، هر یک از اجزا طبق نقشه در موقعیت تعیین‌شده مستقر می‌شوند و به صورت دقیق به سیستم‌های الکتریکی و مکانیکی متصل می‌شوند. نصب دقیق مطابق با نقشه، به بهبود کیفیت و دوام بتن تولیدی منجر می‌شود. جهت اطلاع از نقشه فونداسیون بچینگ پلانت مناسب برای پروژه های خود با شرکت استاندارد ماشین در ارتباط باشید. شرکت استاندارد ماشین بعد از تایید جانمایی دستگاه، تمامی نقشه های فونداسیون ها را به همراه ضمائم برش میل گرد و حجم کلی جهت اجرا تقدیم خریدار می کند. علاوه بر این در تک تک مراحل اجرای فونداسیون می توانید از مشاوره های مهندسین عمران ما که سابقه کار اجرایی دارند، برخوردار گردید.

همچنین اگر در پروژه های عمرانی خود به حجم بالایی از تولید بتن نیاز دارید، پیشنهاد می کنیم از دستگاه‌ های بچینگ تویین شفت برای تولید بتن استفاده شود، اما قبل از خرید، با مطالعه دقیق مشخصات فنی و مشاوره با متخصصان، اطمینان حاصل کنید که دستگاه انتخابی شما بهترین عملکرد را برای پروژه شما فراهم می‌کند. شما می توانید با مراجعه به وب سایت شرکت، انواع دستگاه های بچینگ تویین شفت را ملاحظه کرده و حتما با کارشناسان مجرب و فنی شرکت استاندارد ماشین مشورت کنید تا پروژه موردنظرتان با موفقیت انجام شود. کارشناسان ما در این زمینه شما را راهنمایی خواهند کرد.

نکات کلیدی در طراحی نقشه بچینگ

در طرح نقشه و چیدمان بچینگ بتن، می بایست انتخاب محل مناسب و طراحی منطقی منطقه را مد نظر قرار دهد. جزئیات یک نقشه بچینگ به شرح زیر است:

1- انتخاب محل

اجرای یک پروژه بتون‌سازی، از مرحله برنامه‌ریزی و نصب تا تولید نهایی، نیازمند مصرف مداوم سرمایه، مواد و نیروی کار است. بنابراین، انتخاب محل مناسب برای به ثمر رساندن موفق یک پروژه بچینگ بتن از اهمیت بالایی برخوردار است. نیاز اساسی برای انتخاب مکان، اطمینان از این است که محل انتخابی از مناطق مسکونی، مدارس و سایر مکان‌های حساس فاصله داشته باشد. زیرا کارخانه بتن در حین عملیات تولید، گرد و غبار و سر و صدای زیادی ایجاد می‌کند. برای افزایش سازگاری با محیط زیست، می‌توان واحدهای محصور و دستگاه‌های جمع‌آوری گرد و غبار را تجهیز کرد که البته بستگی به نیازهای عملی پروژه دارد. این کار به جلوگیری از شکایات و بازرسی‌های غیرضروری مرتبط با آلودگی صوتی و گرد و غبار کمک می‌کند.

دوم آنکه، انتخاب محل تولید بتن باید نزدیک به بزرگراه‌ها و جاده‌های اصلی صورت گیرد. مواد اولیه اصلی، شامل سنگدانه‌ها، شن و سیمان، ۹۰٪ از کل مواد اولیه را تشکیل می‌دهند و هزینه حمل و نقل آن‌ها سهم بزرگی از هزینه تولید را به خود اختصاص می‌دهد. هرچه محل نزدیک‌تر به کارخانه‌های تولید این مواد باشد، هزینه حمل و نقل کمتر خواهد بود. بنابراین محل اجرای پروژه باید دارای جاده‌های دسترسی‌پذیر برای کامیون‌های میکسر بتن باشد تا بتوانند بتن را به‌صورت مؤثر جابجا کنند. علاوه بر این، باید اطمینان حاصل شود که کیفیت بتون در حین حمل‌ونقل حفظ می‌شود.

2- آب

نزدیکی به منبع آب در دسترس در جایگاه دوم نقشه بچینگ قرار دارد. آب نه تنها در تولید بتن بلکه در زندگی روزمره افرادی که در محل کار می‌کنند، نیز استفاده می‌شود. بنابراین، محل باید در مکانی با منابع آب غنی واقع شود.

3- تعیین مخلوط بتون

تعیین مخلوط بتون یک مرحله حیاتی در تولید بتون است، که در آن نسبت‌های مواد اولیه از طریق محاسبه و آزمایش مخلوط‌ پس از شناسایی مواد پایه تعیین می‌شود. برای دستیابی به خواص مورد نظر بتن، طراحی مخلوط باید بر اساس نیازهای خاص مهندسی، تعیین گردد و کیفیت، مقاومت و دوام مواد اولیه در نظر گرفته شود. این امر اطمینان می‌دهد که بتن تحت شرایط مشخص به‌طور مؤثر عمل خواهد کرد.

پروتکل مخلوط بتنی، باید عمدتاً ثابت باقی بماند. با این حال، ممکن است در طول تولید، تغییراتی در شرایط تولید، تنوع در خواص مواد اولیه یا بازخورد از فرآیند ساخت صورت گیرد که می بایست مدنظر قرار داد. این تغییرات باید همیشه به‌منظور بهتر برآورده کردن الزامات طراحی و ساخت انجام شود و اطمینان حاصل شود که بتن عملکرد مورد نظر خود را حفظ می کند.

4- تعیین محل نصب باسکول های اندازه گیری مواد بتنی

دستگاه اندازه‌گیری وزن مواد بتنی باید در نزدیک‌ترین مکان به محل پروژه نصب شود تا اندازه‌گیری و حمل و نقل را تسهیل کند. همچنین تعبیه و ساخت انبار ذخیره‌سازی برای سنگدانه‌ها توصیه می‌شود، که این امر به کاهش مصرف سوخت کمک می‌کند.

باید فضای کافی در نزدیکی سکوی کارخانه بتن برای میکسرهای مخلوط‌کننده بتن و ماشین‌های شستشوی میکسر در نظر گرفته شود. همچنین می‌توان یک جداکننده شن و سنگ را در نزدیکی محل مورد نظر تجهیز کرد تا شن و سنگ‌های شسته شده از کامیون‌ها دوباره استفاده شوند.

5-  طراحی تجهیزات الکتریکی

تجهیزات الکتریکی باید به گونه‌ای طراحی شوند که با ولتاژ محلی و دستگاه‌های الکتریکی مطابقت داشته باشند. تنها در این صورت است که می‌توان مصرف برق را به حداقل کاهش داد.

6- پارکینگ وسایل نقلیه

 به پارکینگ وسایل نقلیه توجه ویژه‌ای داشته باشید. باید پارکینگ‌های مربوط به کامیون‌های مخلوط‌کننده بتن، پمپ‌های اتوماتیک، پمپ‌های برقی و خودروهای اداری طراحی و با خطوط برجسته بر روی زمین مشخص شوند. پارک کردن تصادفی مجاز نیست. در غیر این صورت، ممکن است حوادث غیرمنتظره‌ای رخ دهد. مسیرهای هر نوع وسیله نقلیه در محل باید به‌طور منطقی برنامه‌ریزی شوند تا از تداخل بین کارهای اداری، حمل و نقل مواد، تولید و تحویل بتن جلوگیری شود.

اهمیت نقشه بچینگ بتن در پروژه‌های عمرانی و ساختمانی

نقشه بچینگ پلانت در پروژه‌های عمرانی و ساختمانی از اهمیت ویژه‌ای برخوردار است. نقشه‌ای دقیق و اصولی، به بهبود کارایی و کیفیت تولید بتن کمک می‌کند. این نقشه به تیم اجرایی امکان می‌دهد تا محل قرارگیری اجزا و نحوه اتصال آن‌ها را به‌درستی مشخص کنند. این کار باعث پایداری بیشتر و کاهش خطاهای احتمالی در فرآیند تولید می‌شود. با استفاده از نقشه بچینگ، پیمانکاران می‌توانند بهترین بهره‌وری را از دستگاه‌ها به دست آورند و زمان پروژه را به حداقل برسانند. این نقشه همچنین به بهبود ایمنی در محل پروژه کمک کرده و از هدر رفت مصالح جلوگیری می‌کند؛ در نتیجه استفاده از نقشه بچینگ، باعث افزایش سرعت، دقت و کیفیت کار در پروژه‌های بزرگ عمرانی می‌شود.

سخن پایانی

پیمانکاران می‌توانند با انتخاب نوع مناسب بچینگ و اجرای دقیق نقشه، سرعت ساخت را افزایش داده و پروژه‌های خود را با کیفیت و دقت بالاتری به اتمام برسانند. استفاده از نقشه بچینگ پلانت در پروژه‌های عمرانی از خطاهای احتمالی، هدررفت مواد بتنی، هزینه و اتلاف زمان و نیروی کار نیز جلوگیری می‌کند. با این حال، در نظر گرفتن عواملی مانند فاصله بین کارخانه و محل پروژه برای افزایش کیفیت بتن ضروری است. پیمانکاران می‌توانند با انتخاب نوع مناسب بچینگ و اجرای دقیق نقشه، سرعت ساخت را افزایش داده و پروژه‌های خود را با کیفیت و دقت بالاتری به اتمام برسانند بنابراین نقشه بچینگ، فاکتوری ضروری برای اجرای پروژه های تولید بتن و ساخت‌وسازهای بزرگ و کوچک است.
