نوار نقاله چیست؟ انواع نوار نقاله

نوار نقاله ها یکی از ابزارهای مهم در صنایع مختلف هستند که به منظور جابجایی سریع و ایمن مواد و محصولات طراحی شده اند. انواع نوار نقاله که در بازار موجود هستند، توانسته اند با افزایش بهره وری و کاهش هزینه های نیروی انسانی جایگاه ویژه ای در کارخانه ها، انبارها و حتی فرودگاه ها پیدا کنند. حمل مواد سنگین در معادن و توزیع اجناس در فروشگاه ها، از کاربردهای این ابزار مهم به شمار می روند. در این متن، با کاربردها، ویژگی ها و انواع مختلف این تجهیزات بیشتر آشنا خواهید شد.

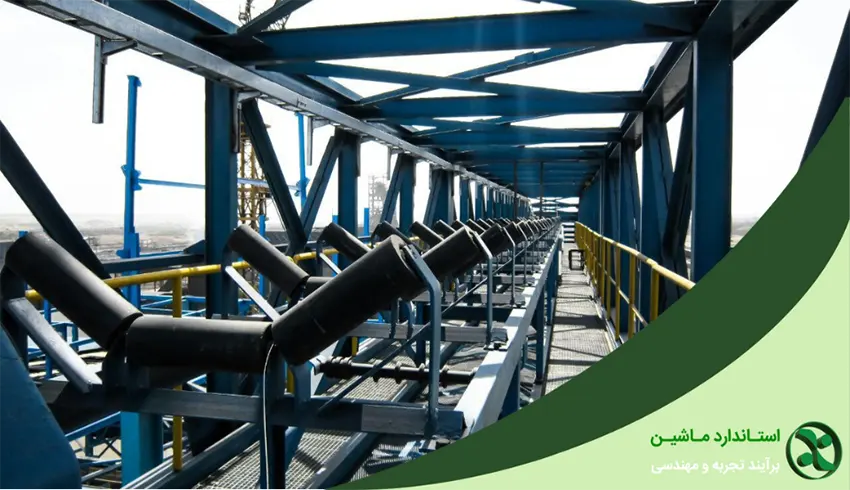

نوار نقاله چیست؟

نوار نقاله سیستمی مکانیکی است که به منظور انتقال یا جابجایی اشیایی مانند مواد، کالاها یا حتی افراد به کار می رود. این سیستم شامل تسمه ای متحرک است که بین دو قرقره قرار دارد و با استفاده از نیروی الکتریکی حرکت می کند. نوار نقاله ها به دلیل سرعت بالا، ایمنی و توانایی جابه جایی حجم زیادی از مواد، در صنایع مختلف بسیار پرکاربرد هستند.

سیستم تسمه نقاله از دو یا چند قرقره تشکیل شده است که تسمه ای متصل در اطراف آنها می چرخد و اجسام را حمل می کند.

این تسمه ها معمولاً دارای سه لایه هستند: یک پوشش فوقانی، یک پوشش مرکزی و یک پوشش تحتانی. لایه مرکزی که از پارچه یا فلز ساخته شده است، وظیفه افزایش قدرت و شکل دهی به تسمه را بر عهده دارد. این لایه با ساختار تار و پود طراحی شده تا مقاومت در برابر بریدگی و ضربه را افزایش دهد و انعطاف پذیری لازم برای جلوگیری از شکستن سیستم را فراهم کند. در صنایع غذایی، نوار نقاله دستچین شده به طور ویژه برای انتقال دقیق مواد استفاده می شود و نقش مهمی در افزایش کیفیت تولید دارد.

انواع نوار نقاله

نوار نقاله ها یکی از پرکاربردترین ابزارها در صنایع مختلف برای انتقال مواد و کالاها هستند. هر نوع نوار نقاله برای کاربرد خاصی طراحی شده و مزایای خاص خود را دارد. در ادامه به بررسی انواع نوار نقاله و ویژگی های هر یک می پردازیم.

نوار نقاله غلتکی (رولیکی) (Roller Bed Belt Conveyor)

این نوار نقاله با استفاده از بلبرینگ هایی که در ابتدا و انتهای آن قرار دارند، حرکت می کند. این بلبرینگ ‌ها، همراه با سطح معمولاً صاف غلتک ‌ها، بطور قابل‌توجهی اصطکاک را کاهش می ‌دهند و جابجایی را آسان‌ تر می‌ کنند. همچنین، سطح زیر نوار از یک سری غلتک ‌هایی که نزدیک به هم چیده شده ‌اند، تشکیل شده است که به حداقل رساندن افت نوار کمک می‌ کند. موتور نصب شده در این نوار نقاله باعث حرکت محصولات بر روی نوار می شود. این نوع نوار نقاله برای انتقال محصولات سنگین و حجیم در خطوط تولید، همچنین برای جابجایی در فواصل بلند و کوتاه بسیار مناسب هستند. در برخی موارد، ممکن است به قدری کوتاه باشند که فقط از دو غلتک برای کل سیستم استفاده کنند.

هنگام استفاده از نیروی گرانش برای بارگذاری، نوار نقاله غلتکی گزینه‌ای عالی است. نوار نقاله ‌های غلتکی عمدتاً برای کارهای جداسازی دستی، مونتاژ، حمل و نقل و بازرسی مانند بارگیری چمدان در فرودگاه و جداسازی اقلام پستی شامل ادارات پست مورد استفاده قرار می ‌گیرند.

نوار نقاله پی وی سی

نوار نقاله پی وی سی یکی از بهترین گزینه ها برای صنایع غذایی و بهداشتی است. این نوارها با مواد سازگار با محیط زیست تولید می شوند و در انتقال مواد غذایی به صورت کلوزلوپ یا حلقه بسته کاربرد دارند. نخ های تقویتی در ساخت این نوارها باعث افزایش مقاومت و استحکام آن ها می شوند. طراحی در ابعاد مختلف نیز امکان استفاده از این نوارها را در انواع خطوط تولید فراهم کرده است.

نوار نقاله دستچین

این نوع نوار نقاله بیشتر در جداسازی و بسته بندی حبوبات مورد استفاده قرار می گیرد. وجود مخزن ویبره و اپراتوری که به صورت دقیق مواد را کنترل می کند، از ویژگی های برجسته این نوار است. نوار نقاله دستچین شده نه تنها در صنایع غذایی، بلکه در کارخانجات شن و ماسه و سنگ نیز کاربرد دارد.

نوار نقاله مدولار (Modular Belt Conveyor)

نوار نقاله مدولار برای حرکت در مسیرهای صاف و منحنی طراحی شده است. این نوع نوار نقاله با استفاده از موتور الکتریکی می تواند محصولات را در تمام بخش های کارخانه جابجا کند. انعطاف بالا و کارایی در مسیرهای پیچیده از ویژگی های اصلی این مدل است. برخلاف نقاله‌ های تسمه‌ای صاف که از یک تسمه انعطاف‌پذیر پیوسته استفاده می‌ کنند، نقاله ‌های تسمه‌ای مدولار از مجموعه‌ای از قطعات سخت و در هم قفل‌شونده تشکیل شده است که معمولاً از پلاستیک یا فلز ساخته می ‌شوند و عملکرد آنها مشابه زنجیر دوچرخه است. این طراحی مزایای قابل توجهی نسبت به نقاله‌ های تسمه‌ای انعطاف‌پذیر ارائه می ‌دهد، از جمله دوام بیشتر و قابلیت کارکرد در دامنه وسیعی از دماها و سطوح  pH.

زمانی که بخشی از یک تسمه مدولار آسیب می‌ بیند، تعویض آن بخش به راحتی امکان ‌پذیر است، برخلاف تسمه ‌های انعطاف ‌پذیر که نیاز به تعویض کل تسمه دارند. به دلیل ماهیت غیر فلزی، سهولت در تمیز کردن و نفوذ پذیری به گازها و مایعات، نوار نقاله ‌های تسمه‌ای مدولار برای کاربردهایی از جمله موارد زیر مناسب هستند:

• جابجایی مواد غذایی
• جابجایی مایعات
• تشخیص فلزات

نوار نقاله زنجیری

نوار نقاله زنجیری برای حمل تجهیزات سنگین و مواد پودری در کارخانه ها و معادن استفاده می شود. با داشتن موتور، چرخ زنجیر و سیستم پدالی، این نوار توانایی جابجایی حجم زیادی از مواد مانند خاک و سیمان را دارد.

نوار نقاله تلسکوپی

این نوار نقاله به دلیل هزینه مناسب تر در تمامی صنایع کاربرد دارد. در بارگیری و تخلیه مواد از انبار به ماشین آلات یا بالعکس از این مدل استفاده می شود.

نوار نقاله تخت

نوار نقاله تخت از رایج ترین سیستم های انتقال است که در صنایع مختلف استفاده می شود. استفاده از مواد مقاوم مانند پلی استر و نایلون باعث انعطاف پذیری و دوام بالا در این مدل شده است. این نوار نقاله‌ ها معمولاً برای جابجایی اقلام در داخل یک تأسیسات استفاده می‌ شوند. جابجایی داخلی به یک سری از رولرها یا قرقره‌ های برقی متکی است که تسمه را حرکت می ‌دهند.

تسمه ‌های مورد استفاده در نقاله‌ های تسمه‌ای تخت می ‌توانند از پارچه ‌ها و پلیمرها تا لاستیک ‌های طبیعی متغیر باشند، که این امر آنها را برای حمل و نقل مواد مختلف مناسب می ‌سازد. همچنین، آنها به راحتی قابل تنظیم هستند و قرقره انتهایی معمولاً به گونه‌ای نصب می ‌شود که امکان تنظیمات را فراهم کند. به طور کلی، نقاله ‌های تسمه‌ای تخت در سرعت‌ های پایین عمل می ‌کنند. کاربردهای نقاله‌های تسمه‌ای مسطح شامل موارد زیر است:

• خطوط مونتاژ کُند
• کاربردهای شستشو
• مونتاژ صنعتی با گرد و غبار کم

نوار نقاله های آجدار

این مدل به دلیل وجود شکاف ها و دیواره های قابل تنظیم، برای انتقال مواد روی سطوح شیب دار بسیار مناسب است. از این نوار در جابجایی مواد بسته بندی نشده مانند آجیل، تخمه و چای استفاده می شود.

تسمه نقاله چیست؟

تسمه نقاله یکی از ابزارهای کاربردی در صنایع مختلف است که برای جابجایی مواد، محصولات و قطعات با اشکال و ابعاد گوناگون استفاده می شود. این سیستم با صرفه جویی در هزینه ها و کاهش نیاز به نیروی کار، توان تولیدی و سرعت حمل و نقل را افزایش می دهد. استفاده از تسمه نقاله باعث می شود کار در فضای کوچکتر و مسافت ‌های کوتاه انجام شود.

یکی از ویژگی های برجسته تسمه نقاله، انعطاف پذیری بالای آن است که امکان استفاده در مسیرهای مختلف را فراهم می کند؛ همچنین، این سیستم قابلیت نصب و جداسازی آسان برای پروژه های مختلف را دارد. دوام و ایمنی بالای تسمه نقاله آن را به ابزاری ایده آل برای محیط های صنعتی تبدیل کرده است. جابجایی سریع تر مواد و کاهش هزینه های نیروی انسانی از دیگر مزایای این سیستم است که به افزایش بهره وری در صنایع کمک می کند. جهت استعلام قیمت بچینگ با کارشناسان فروش استاندارد ماشین در تماس باشید.

کاربرد نوار نقاله

نوار نقاله یکی از ابزارهای مهم در صنایع مختلف است که نقش مهمی در جابجایی و توزیع مواد دارد. از جمله کاربردهای آن می توان به استفاده در پتروشیمی ، صنایع غذایی و بهداشتی، معادن و صنایع سنگین اشاره کرد. این سیستم ها به ویژه در حمل مواد در انبارها و مراکز توزیع بسیار مفید هستند و با افزایش سرعت و دقت، عملکرد بهتری را دارند؛ همچنین، نوار نقاله ها در فرودگاه ها و فروشگاه ها برای جابجایی وسایل و اجناس مورد استفاده قرار می گیرند.

انواع نوار نقاله در توزیع محصولات و قطعات، انبارداری و مرتب سازی کالاها کاربرد دارند. این سیستم ها در خرده فروشی ها و عمده فروشی ها، صنایع کشاورزی برای انتقال گیاهان برداشت شده و صنایع غذایی برای جابجایی مواد غذایی به کار می روند؛ همچنین، در فرودگاه ها برای جابجایی چمدان ها و در پست برای انتقال مرسولات مورد استفاده قرار می گیرند. این تنوع کاربرد، نوار نقاله را به یکی از ابزارهای ضروری در فرآیندهای تولید و توزیع تبدیل کرده است. در ادامه به دیگر کاربردهای نوار نقاله بطور خلاصه اشاره می کنیم:

• حمل و نقل عمده
• کارخانه ‌های فرآوری
• انتقال ماده معدنی از چاه به سطح زمین
• صنعت خودروسازی
• صنعت معدن
• نوار نقاله‌ های خط مونتاژ
• نوار نقاله ‌های ضایعات ماشین ‌های CNC
• صنعت حمل و نقل و پیک
• نوار نقاله ‌های حمل بار در فرودگاه ‌ها
• نوار نقاله‌ های بسته‌ بندی در ارسال پیک
• صنعت خرده ‌فروشی
• بسته‌ بندی در انبار
• صنایع حمل و نقل غذا برای درجه ‌بندی و بسته ‌بندی
• انتقال زغال‌سنگ به بویلرها در تولید انرژی
• صنعت ساختمان و عمرانی به عنوان پله‌ برقی‌ ها

سخن پایانی

انواع نوار نقاله با توجه به تنوع کاربردها و قابلیت ها، به یکی از اجزای ضروری در بسیاری از صنایع تبدیل شده اند. از انتقال مواد غذایی و بهداشتی تا حمل مواد سنگین در معادن و کارخانه ها، این تجهیزات به بهبود عملکرد و کاهش هزینه ها کمک می کنند. انتخاب صحیح نوع نوار نقاله با توجه به نیاز هر صنعت، می تواند بهره وری را به شکل قابل توجهی افزایش دهد. با توجه به اهمیت و کاربرد گسترده این سیستم ها، سرمایه گذاری در آن ها می تواند سود بالایی برای کسب وکارها به همراه داشته باشد.
